SEC-2F 光谱电化学流动池

SEC-2F 光谱电化学流动池
光谱电化学流动池构成示意图

    使用光谱电化学流动池时,可通过改变垫片的厚度来得到不同的光路长度。作为可选购品项,我们提供厚度为500 µm (微米) 的硅胶垫片和厚度为100, 250, 500 µm (微米) 的特氟隆垫片。另外,只要外加准直透镜及光纤, SEC-2F 便可与光纤型分光仪进行连接。


  • 结构
  • 配置
  • 设定
  • 工作电极
  • 可选购品项
  • 应用范围
  • 比色皿型
SEC-2F構造

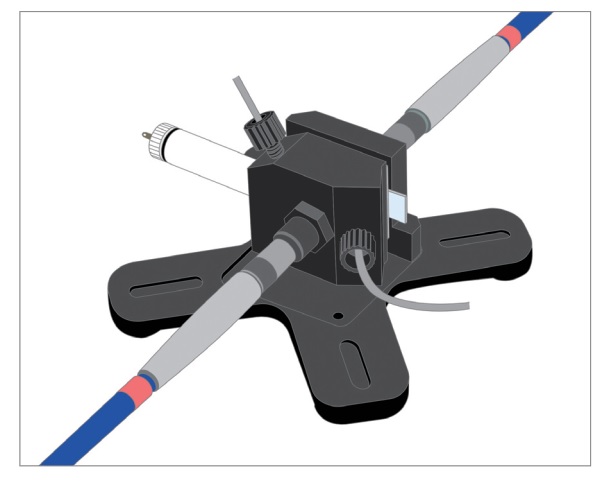

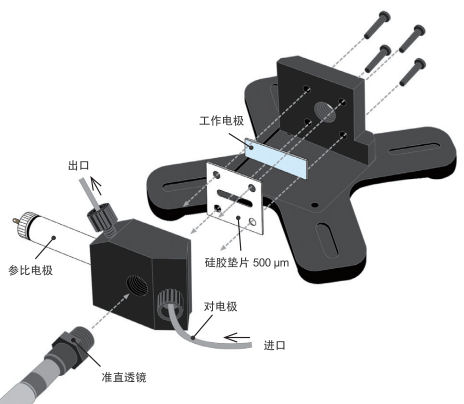

图 1 SEC-2F安装结构示意图

产品编号 品名
012660 SEC-2F 光谱电化学流动池
内含品項 数量
- SEC-2F 流动池构件块 A 1 个
- SEC-2F 流动池构件块B 1 个
- SEC-2F 流动池构件固定用底座板 1 个
- SEC-2F 流动池固定盖 1 个
- SEC-2F S500 硅胶垫片 2 个
- 不锈钢细管 外径 1/16" (长: 50 mm) 1 个
- 针适配器 1 个
- 密封接头 PEEK 2 个
- 硅胶管 (30 cm) 1 个
- 聚四氟乙烯管 (1 m) 1 个
∗ 准直透镜,光纤和参比电极需要另购。

光谱电化学流动池测量体系的配置构成举例

    光谱电化学测量体系主要由分光光谱仪(检测器),光源,光纤,电位仪,光谱电化学流动池,送液泵(或注射器),以及用于数据处理的电脑组成。 光谱电化学流动池需要使用ITO电极或铂,金,碳栅格电极作为工作电极。

SEC-2F使用例

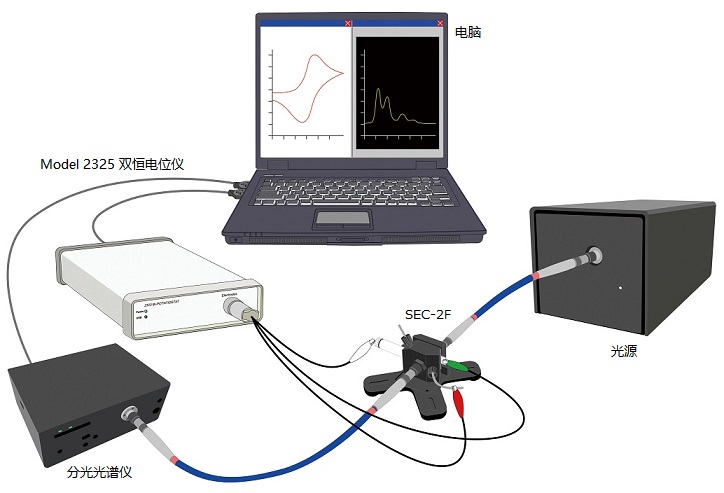

图 2 光谱电化学流动池测量体系的配置构成示意图

请点击下面SEC-2F视频链接的键,您可进入SEC视频页面,观看介绍SEC-2F 的三个视频:

  • SEC-2F 一般安装
  • SEC-2F 连接注射泵
  • SEC-2F 示范实验

光谱电化学流动池用工作电极

    栅格型电极和ITO电极被用于光谱电化学流动池。图 1,2分别为栅格型电极和ITO电极的光学工作原理示意图。
具有下列特征:

  • 栅格电极或ITO电极可安装在光通过的位置。
  • 光线可通过连接在光源上的光纤照射到工作电极上
  • 在电解反应过程中,电极的表面上反应物的浓度发生变化,同时透射光的光谱发生改变。
  • 通过CCD阵列图像传感器来检测透射光量的变化。


    栅格透光电极

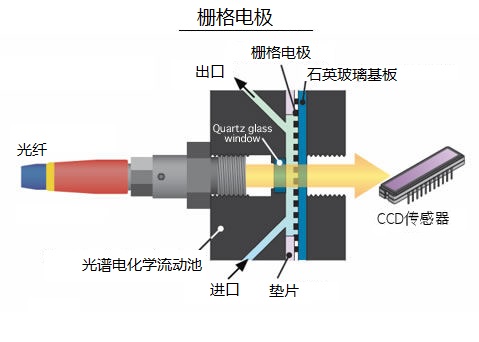

    图 3 栅格电极的光学工作原理示意图。

    ITO光学透光电极

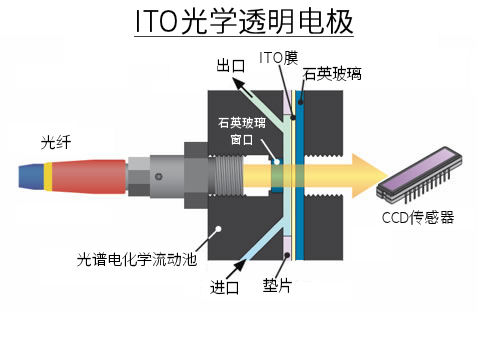

    图 4 ITO电极的光学工作原理示意图。

    下面的图 5为使用石英玻璃基板作为光路参比(透光率100%),对 ITO 电极和栅格电极 (金,铂和碳)的透光率进行比较的测量结果。
    可以看到在紫外范围的光不易透过 ITO 电极。在波长为 280 nm( 纳米 ) 的透光率约为 10%。但对于波长 400 nm 以上的可视光的透光率可达 80%以上。
    与石英玻璃基板作为光路参比(透光率100%)进行比较,栅格电极的整体透光率虽然只有 30%左右,但其可以在紫外光波长范围内使用。

ITO/栅格透光电极的透光率比较

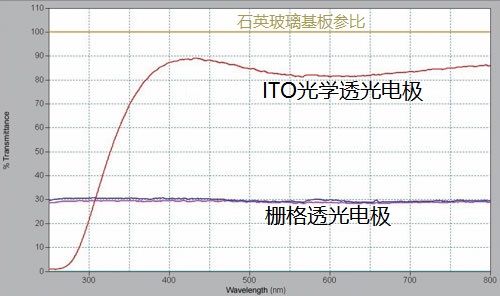

图 5 ITO/栅格透光电极的透光率比较(使用石英玻璃基板作为透光率100%的光路参比)

参考数据: SEC-C 的铂丝纱网电极的透光率约为50~55%。

工作电极

产品编号 品名 尺寸
012655 SEC-2F 流动池用铂栅格电极 8x27x1 mm
012656 SEC-2F 流动池用金栅格电极 8x27x1 mm
012657 SEC-2F 流动池用碳栅格电极 8x27x1 mm
013432 ITO 11 电极 8 x 27 x 1.1 mm (10 片) 8x27x1.1 mm



垫片

产品编号 品名 厚度
012661 SEC-2F S500 硅胶垫片 (4 片) 500 µm
012664 SEC-2F T500 特氟龙垫片 (4 片) 500 µm
012665 SEC-2F T250 特氟龙垫片 (4 片) 250 µm
012666 SEC-2F T100 特氟龙垫片 (4 片) 100 µm

●薄垫片的使用较为复杂。当你使用薄垫片时,请注意流速。

流动池用参比电极

产品编号 品名 尺寸
013488 RE-3VT 螺纹型参比电极 (Ag/AgCl) 外径: 10 mm,长:52 mm
013489 RE-7VT 螺纹型非水参比电极 (Ag/Ag+) 外径: 10 mm,长:52 mm



光纤和准直透镜

产品编号 品名 尺寸
012667 SEC-2F 400 µm 光纤 长:25 cm
012685 SEC-2F 400 µm 光纤 长:2 m
012234 UV/VIS 准直透镜, 200-2000 nm

●根据光源类型,SEC2000-TH(SEC2000-VIS / NIR)须另配一根光纤, SEC2000-DH(SEC2000-UV / VIS)须另配两根光纤, 才能与SEC-2F连接。
●与SEC2000以外的其他光纤光谱仪亦可连接,在这种情况下,需要另配两根光纤和2个准直透镜。


比色皿型薄层光谱电化学池

其他相关产品

产品编号 品名
013345 Model2325 双恒电位仪
013349 Model2325 软件

SEC-2F光谱电化学流动池使用不同厚度垫片的吸收光谱的比较

分别使用 100,250 和 500 µm( 微米 ) 厚度的垫片时亚铁氰化钾的吸收光谱比较。

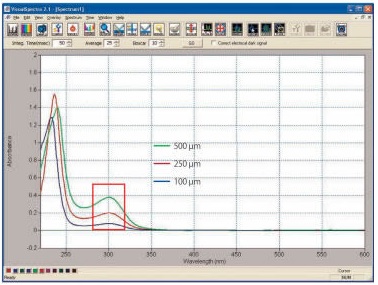

图 6  SEC-2F不同厚度垫片的吸收光谱比较
图 6 SEC-2F不同厚度垫片的吸收光谱比较。

图 7 SEC-2F 不同厚度垫片的到达电解平衡的时间变化比较
图7 SEC-2F不同厚度垫片的到达电解平衡时间比较。

    图 6 的红色方框标记处为样品的特征吸收峰。图 7 为使用不同厚度垫片到达电解平衡的时间比较。

应用举例

电解维生素 B12 衍生物复合体。

维生素 B12 的衍生物复合体电解光谱变化

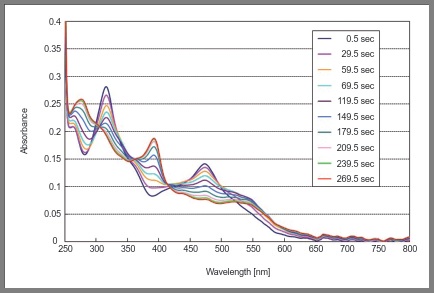

图8 250 µm (微米) 厚度的垫片被用于维生素 B12 的衍生物复合体电解光谱变化的监测。

薄层光谱电化学池(比色皿型)

SEC-C 薄层光谱电化学池
