PK-3 电极抛光套件 (Cat. No. 013223)是常规工作电极表面清洁再生的最佳选择 。
下面为大家介绍如何正确使用PK-3抛光套件进行不同电极的表面清洁处理
。
- 常用工作电极
- PFCE电极&热解石墨电极
- 金属丝网电极

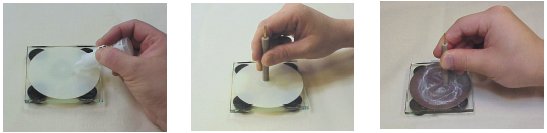

- 准备好玻璃板,贴上金刚砂抛光垫,用蒸馏水湿润. 将金刚砂抛光液摇匀后,滴几滴在抛光垫上。
- 将电极垂直放在抛光垫上,画"8"字或画圆进行打磨抛光。抛光后,用蒸馏水将电极表面冲洗干净。
- 将玻璃板上的金刚砂抛光垫换成氧化铝抛光垫,用蒸馏水湿润后,用手指(戴上干净的实验用手套)用刮去多余的水分。将氧化铝抛光液摇匀后,滴几滴在氧化铝抛光垫上。将电极垂直放在抛光垫上,画"8"字或画圆进行打磨抛光直到电极表面呈镜面状。用蒸馏水冲洗电极表面,在空气中干燥后待用。
- 如果电极表面上还有残留的氧化铝微粒,请准备一个新的氧化铝抛光垫,用蒸馏水湿润后将电极在湿润的垫上磨一会儿(用于去除残留在电极表面上的氧化铝粒子)。用蒸馏水冲洗电极表面,在空气中干燥后待用。
使用PK-3电极抛光套件进行抛光处理是清洁和再生电极表面的最佳方法。如果想用其他方法或产品进行抛光处理,请咨询我们。
切勿使用质量低劣的氧化铝,因颗粒分散不匀和有凝聚发生,使用其进行抛光不仅达不到足够的抛光效果,有时反而会损伤到电极表面。
PFCE 电极抛光 & 热解石墨电极抛光
对于下表列出的电极,
产品编号 | 品名 | 绝缘体材料 | 外径(OD) | 内径(ID) |
002252 | PGBE 热解石墨电极 (基面) | PEEK | 6 mm | 3 mm |
002253 | PGEE 热解石墨电极 (边层面) | PEEK | 6 mm | 3 mm |
002408 | PFCE 3 碳电极* | PEEK | 6 mm | 3 mm |
002409 | PFCE 1 碳电极* | PEEK | 6 mm | 1 mm |
011854 | SPFCE 碳电极* | PEEK | 3 mm | 1 mm |
*PFCE: 塑性成型碳电极(Plastic Formed Carbon Electrode)
我们推荐以下的抛光步骤:
- 在砂纸上滴几滴蒸馏水,抛光打磨10秒左右。如果有必要可延长抛光时间。
- 然后用蒸馏水冲洗电极。
- 电极冲洗后,用超声波清洗(超声波清洁器的瓦数在65-100W的情况下)10秒
或在清洁的用氧化铝抛光垫上滴几滴蒸馏水,然后抛光10秒左右。 - 随后再次用蒸馏水冲洗电极。
- 在空气中干燥后待用。
∗ 关于 PGBE电极(产品编号 002252),由于材料的特性,因此很难保持理想的基底面。对于PGBE基面的精确处理和评估,请参考以下文献。
- J. Phys. Chem.: Vol. 98 (1994), p. 5314; Vol. 96 (1992), p. 3124
- Anal. Chem.: Vol. 64 (1992), p. 2518; Vol. 61 (1989), p. 1637; Vol. 69(1997), p. 4680
基面和边层面的表面状态需通过测量拉曼光谱进行评估。在上面提到的最近的两个出版文献中报道了该方法。
∗注意:请勿使用精细度很高的砂纸(#6000 等)。PFCE电极不需要像GC电极那样的镜面抛光。
金属丝纱网电极抛光
光谱电化学测量用的金属丝纱网电极非常细小易损,不能用常规的抛光法进行表面清洁处理。
一般建议用以下方法进行电极表面清洗。
1)常见的电化学循环伏安扫描清洗法
2)超声波清洗法:
将电极放在滴加过抛光液的水溶液中用超声波(65-100 W) 进行短时间清洗(10秒-30秒/次,时间太长可能会损坏电极)。
从溶液中取出纱网电极,用蒸馏水冲洗后,再将电极浸入蒸馏水中再用超声波(65-100 W) 清洗10秒钟。取出用蒸馏水冲洗后,干燥备用。
有客户反映实验室如果没有所需的试剂,以及相应的仪器设备,或实验室的使用时间有限制时,用上述这些花费时间较长的方法进行电极表面清洗不太实用。是否还有其他的替代的清洁处理方法。
考虑到这些情况,我们的技术人员通过一系列的尝试,给出了下述用棉签+抛光液(PK-3)来清洁金属丝纱网电极的建议。
该法方便快捷,可以在一定程度上短时间内有效地清洁金属丝纱网电极表面(轻度不洁)。
3)棉签清洗法:

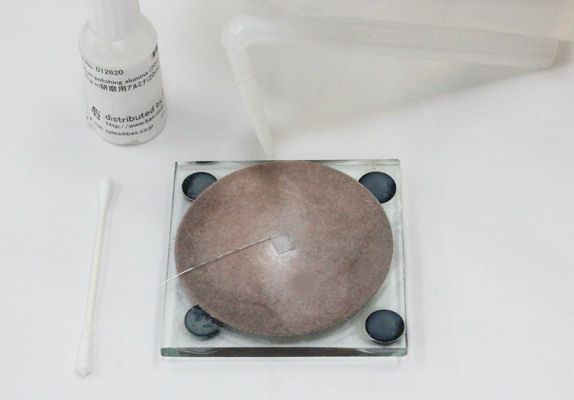

图1 先在置于抛光垫中央的丝纱网电极表面滴下1,2滴蒸馏水,湿润电极和抛光垫。

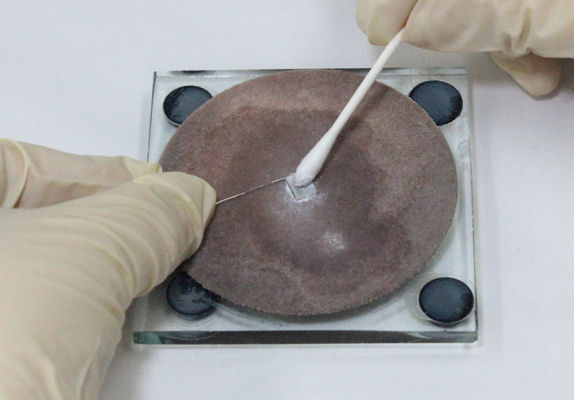

注意:切不可用棉棒来回摩擦电极表面,以免棉纤维粘在电极表面,造成测量异常。

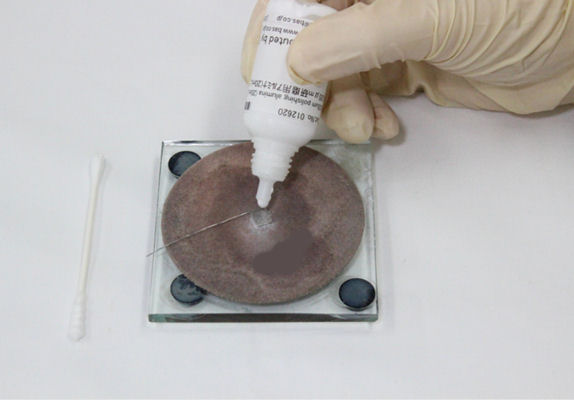

在上述棉棒+用0.05 µm 氧化铝抛光液 (产品编号012620)清洁后,用蒸馏水冲洗电极表面,然后干燥备用。
如果觉得冲洗后还会有氧化铝残留在电极上,请将电极浸入蒸馏水中来回摆动漂洗电极。如果经过以上操作仍然没能使电极表面恢复,建议使用"2)超声波清洗" 进行处理。如果电极表面还是不行,请进一步使用"1)循环伏安法扫描清洗"进行清洗处理。 如果以上一系列的处理1),2), 3)均无法帮助恢复电极表面,说明需要更换电极了!
