SEC-3F 光谱电化学流动池

SEC-3F 光谱电化学流动池

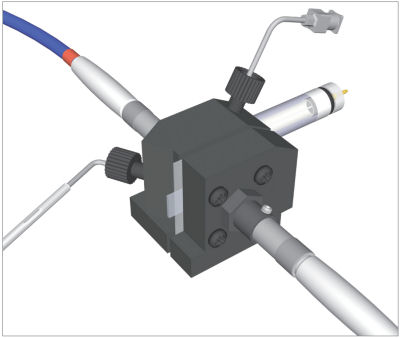

光谱电化学流动池构成示意图

    SEC-3F 是停产产品SEC-2F的升级换代产品。其特点是可以直接安装在SEC2020光谱仪系统上,无需另购其它配件。
    光谱电化学流动池的光路长度可以通过改变垫片的厚度来设定。我们提供厚度为500 µm (微米) 的硅胶垫片和厚度为100, 250, 500 µm (微米) 的特氟隆垫片作为可选购品项。
    另外,只要在SEC-3F流动池的两侧外加准直透镜及光纤,便可与其它品牌的光纤型光谱仪(SMA95型接口)进行连接。


点击下列产品编号,可自动记入至网上报价页

  • 结构
  • 配置
  • 工作电极
  • 可选购品项
  • 比色皿型池
SEC-3F構造

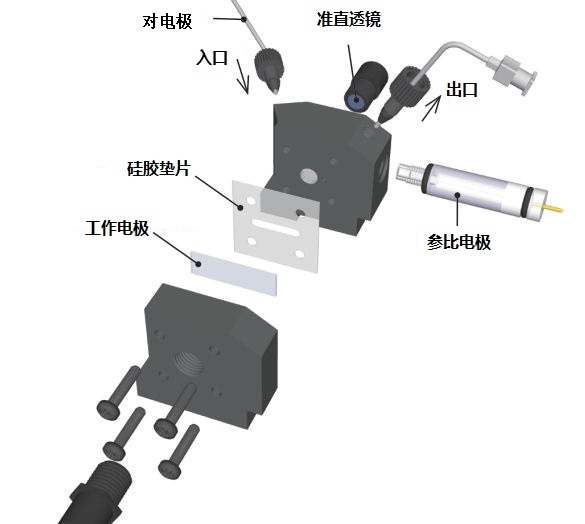

图 1 SEC-3F安装结构示意图

产品编号 品名
013684 SEC-3F 光谱电化学流动池
内含品項 数量
- SEC-3F 流动池构件块 A 1 个
- SEC-3F 流动池构件块B 1 个
- SEC-2F/3F S500 硅胶垫片(厚度500µm) 2 个
- 不锈钢细管 外径 1/16" (长: 50 mm) 1 个
- 针适配器 1 个
- 密封接头 PEEK 2 个
- 硅胶管 (30 mm) 1 个
- 聚四氟乙烯管 (1 m) 1 个
∗ 准直透镜,光纤和参比电极需要另购。

光谱电化学流动池测量体系的配置构成举例

    光谱电化学测量体系主要由分光光谱仪(检测器),光源,电位仪,光谱电化学流动池,送液泵(或注射器),以及用于数据处理的电脑组成。 光谱电化学流动池需要使用ITO电极或铂,金,碳栅格电极作为工作电极。

SEC-3F使用例
图 2 光谱电化学流动池测量体系的配置构成示意图
;

光谱电化学流动池用工作电极

    栅格型电极和ITO电极被用于光谱电化学流动池。图 1,2分别为栅格型电极和ITO电极的光学工作原理示意图。
具有下列特征:

  • 栅格电极或ITO电极可安装在光通过的位置。
  • 光线可通过连接在光源上的光纤照射到工作电极上
  • 在电解反应过程中,电极的表面上反应物的浓度发生变化,同时透射光的光谱发生改变。
  • 通过CCD阵列图像传感器来检测透射光量的变化。


    栅格透光电极
    图 3 栅格电极的光学工作原理示意图。

    ITO光学透光电极

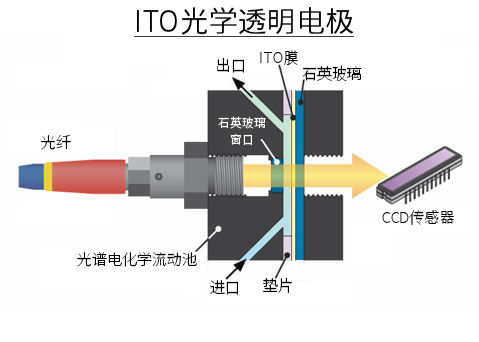

    图 4 ITO电极的光学工作原理示意图。

    下面的图 5为使用石英玻璃基板作为光路参比(透光率100%),对 ITO 电极和栅格电极 (金,铂和碳)的透光率进行比较的测量结果。
    可以看到在紫外范围的光不易透过 ITO 电极。在波长为 280 nm( 纳米 ) 的透光率约为 10%。但对于波长 400 nm 以上的可视光的透光率可达 80%以上。
    与石英玻璃基板作为光路参比(透光率100%)进行比较,栅格电极的整体透光率虽然只有 30%左右,但其可以在紫外光波长范围内使用。

ITO/栅格透光电极的透光率比较
图 5 ITO/栅格透光电极的透光率比较(使用石英玻璃基板作为透光率100%的光路参比)

参考数据: SEC-C 的铂丝纱网电极的透光率约为50~55%。

工作电极

点击下列产品编号,可自动记入至网上报价页
产品编号 品名 尺寸
012655 SEC-2F/3F 流动池用铂栅格电极 8x27x1 mm
012656 SEC-2F/3F 流动池用金栅格电极 8x27x1 mm
012657 SEC-2F/3F 流动池用碳栅格电极 8x27x1 mm
013432 ITO 11 电极 8 x 27 x 1.1 mm (10 片) 8x27x1.1 mm



垫片

点击下列产品编号,可自动记入至网上报价页
产品编号 品名 厚度
012661 SEC-2F/3F S500 硅胶垫片 (4 片) 500 µm
012664 SEC-2F/3F T500 特氟龙垫片 (4 片) 500 µm
012665 SEC-2F/3F T250 特氟龙垫片 (4 片) 250 µm
012666 SEC-2F/3F T100 特氟龙垫片 (4 片) 100 µm

●薄垫片的使用较为复杂。当你使用薄垫片时,请注意流速。

流动池用参比电极

点击下列产品编号,可自动记入至网上报价页
产品编号 品名 尺寸
013488 RE-3VT 螺纹型参比电极 (Ag/AgCl) 外径: 10 mm,长:52 mm
013489 RE-7VT 螺纹型非水参比电极 (Ag/Ag+) 外径: 10 mm,长:52 mm



光纤和准直透镜

点击下列产品编号,可自动记入至网上报价页
产品编号 品名 尺寸
012667 SEC-2F/3F 400 µm 光纤 长:25 cm
012685 SEC-2F/3F 400 µm 光纤 长:2 m
012234 UV/VIS 准直透镜, 200-2000 nm



比色皿型薄层光谱电化学池

其他相关产品

点击下列产品编号,可自动记入至网上报价页
产品编号 品名
013609 SEC2020光谱仪测量系统
013345 Model2325 双恒电位仪
013349 Model2325 软件

比色皿型池

比色皿型池



最近更新时间 2020/05/20
