9. 附录(旋转电极和其它附件)

Electrodes
  • 旋转电极
  • 参比电极
  • 对电极
  • PK-3电极抛光套件
  • 试样杯和维修用等配件

旋转圆盘电极 & 旋转环盘电极

圆盘电极 & 环盘电极

下面列出的环盘和圆盘电极为 RRDE-3A 旋转环盘电极装置用的工作电极。
电极绝缘体部分使用耐有机溶剂 PEEK 树脂材料,这种材料能使用 PK-3 电极抛光套件进行抛光打磨。

RRDE 和 RDE电极的尺寸

点击下列产品编号,可自动记入至网上报价主页
产品编号 品名 长度
(mm)
绝缘体外径
(mm)
圆环尺寸
外径/内径
(mm)
圆盘(直径)
(mm)
旋转环盘电极 (RRDE)
012613 RRDE 铂环/玻碳圆盘电极 25 12 5.0/7.0 4.0
012614 RRDE 铂环/铂圆盘电极 25 12 5.0/7.0 4.0
012615 RRDE 铂环/金圆盘电极 25 12 5.0/7.0 4.0
012616 RRDE 金环/玻圆碳盘电极 25 12 5.0/7.0 4.0
012617 RRDE 金环/铂圆盘电极 25 12 5.0/7.0 4.0
012653 RRDE 金环/金圆盘电极 25 12 5.0/7.0 4.0
012618 RRDE 玻碳环/玻碳圆盘电极 25 12 5.0/7.0 4.0
旋转圆盘电极 (RDE)
011169 RDE GCE 玻碳圆盘电极 25 12 -- 3.0
013490 RDE GCEt 玻碳圆盘电极*1 25 12 -- 3.0
013482 RDE GCE 玻碳圆盘电极 25 12 -- 5.0
013491 RDE GCEt 玻碳圆盘电极*1 25 12 -- 5.0
011170 RDE PTE 铂圆盘电极 25 12 -- 3.0
011171 RDE AUE 金圆盘电极 25 12 -- 3.0
011966 RDE ALE 铝圆盘电极 25 12 -- 3.0
011967 RDE AGE 银圆盘电极 25 12 -- 3.0
011968 RDE CUE 铜圆盘电极 25 12 -- 3.0
011969 RDE NIE 镍圆盘电极 25 12 -- 3.0
011970 RDE TAE 钽圆盘电极 25 12 -- 3.0
011971 RDE TIE 钛圆盘电极 25 12 -- 3.0
011972 RDE WE 钨圆盘电极 25 12 -- 3.0
011973 RDE CPE 碳糊圆盘电极 *2 25 12 -- 3.0

∗1: 特氟龙隔离环嵌入型旋转圆盘电极(RDE)。
∗2: 请注意该电极内无碳糊填充。电极填充用的001010 CPO 碳糊油基 为另购品项。
∗3: 基于工作电极的抛光加工过程,各个电极长度可能会有差异,上图中电极长度标记为参考值,仅供参考用。



此外,为了方便进行催化剂的涂敷修饰,我们还提供圆盘可换型DRE(RDE,RRDE)工作电极。 请点击下面的链接键详细了解产品。

※RDE/RRDE/DRE电极是专为用于RRDE-3A旋转环盘电极仪而设计的,我们不能保证任何将ALS品牌的 RDE/RRDE/DRE电极与其他公司的RRDE设备结合使用。

除上述常规旋转电极产品外,我们还提供RDE(旋转圆盘电极)或RRDE(旋转环盘电极)的客户定制业务。
请联系我们公司的 销售代表(联系我们)或 各国当地经销商(询价/咨询)。

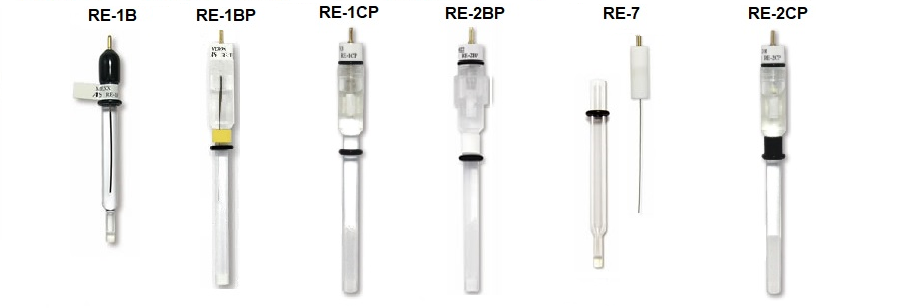

参比电极

参比电极
RRDE-3A旋转电极测量时推荐使用的参比电极

点击下列产品编号,可自动记入至网上报价主页
产品编号 品名 技术参数
长度(mm) 外径(mm)
Ag/AgCl 型 ( 水溶液用)
012167 RE-1B 参比 (Ag/AgCl) 78 mm 6.0 mm
013691 RE-1CP 参比(Ag/AgCl/饱和 KCl) 92 mm 6.0 mm
含汞类型
013693 RE-2BP 甘汞参比电极 92 mm 6.0 mm
013692 RE-2CP 参比电极 (饱和 K2SO4) 92 mm 6.0 mm
碱性溶液用
013694 RE-61AP 参比电极 (碱性溶液用) 92 mm 6.0 mm
非水溶液用
013848 RE-7N 非水参比电极 (Ag/Ag+) 81 mm 6.0 mm



RHEK 可逆氢电极套件

RHEK 可逆氢电极套件
点击下列产品编号,可自动记入至网上报价主页
产品编号 品名
013373 RHEK 可逆氢电极套件
013375 双液接架桥管套件


对电极

对电极
RRDE-3A旋转电极测量时推荐使用的对电极

点击下列产品编号,可自动记入至网上报价主页
产品编号 品名 长度 金属线径
012961 铂对电极 23 cm 23 cm 0.5 mm
012962 金对电极 23 cm 23 cm 0.5 mm
012963 镍对电极 23 cm 23 cm 0.5 mm


注意:对电极在电化学测量体系中必不可少。
在进行RDE/ RRDE测量时,建议使用上述型号的对电极来减少电流传导的电阻。

PK-3 电极抛光套件

PK-3 电极抛光套件

点击下列产品编号,可自动记入至网上报价主页
产品编号 品名
013223 PK-3 电极抛光套件
内含品项
012620 0.05µm 氧化铝抛光液(20 mL)
012621 1 µm 金刚砂抛光液(10 mL)
(012600) 氧化铝抛光垫 (10 片 )
(012601) 金刚砂抛光垫 (10 片 )
013222 PK-3 用玻璃板 (1片)
可选购品项
012600 氧化铝抛光垫 (20 片 )
012601 金刚砂抛光垫 (20 片 )
013234 6 µm 金刚砂抛光液 (10 mL)
012610 粗抛光垫 (20 片 )
012611 砂纸 UF800(20 片 )

可另购品项

点击下列产品编号,可自动记入至网上报价主页
产品编号 品名
001010 CPO 碳糊油基 (1 克 )
012632 试样杯 (100 mL)
012652 水夹套玻璃试样杯 (100 mL)
013271 RRDE-3A 特氟龙杯盖 V.2
013580 碱性溶液用试样杯(100mL) (10个装)
013581 碱性溶液用试样杯(200mL) (8个装
002247 CV电极用 O 型环
012641 RRDE-3A 轴承支座组件用 O 型环 (10 个装 )
012829 RRDE-3A 轴组件用 O 型环 (10 个装 )
013643 RRDE-3A 轴组件 Ver.2
013607 RRDE-3A 轴承支座组件
012626 RRDE-3A 碳刷固定用基座
013229 RRDE-3A Ver.1.2用碳刷
012642 RRDE-3A 硅胶垫板 100x180 mm
013644 RRDE-3A 升级维修工具包 Ver.2
013342 RRDE-3A 轴接触顶针维修套件
012074 CB-ES 远程自动控制用连线
009131 端口塞子
