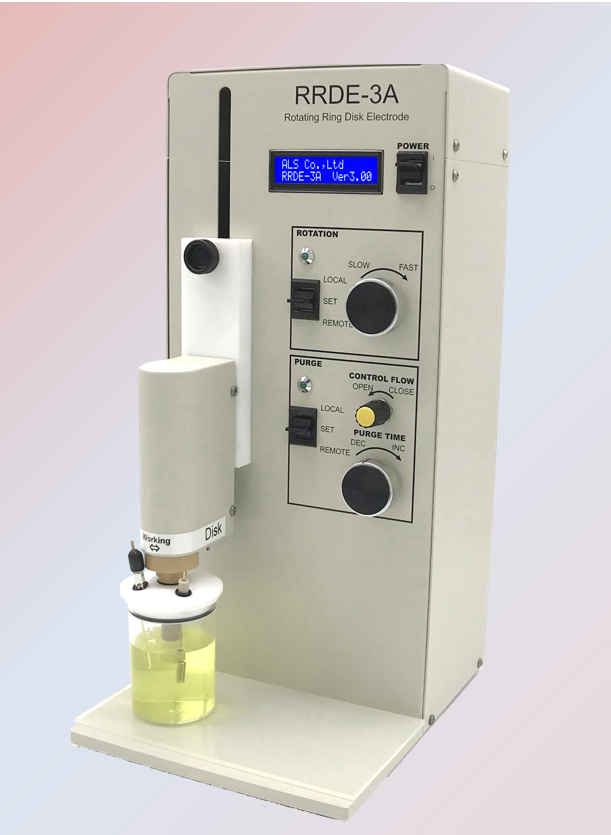

RRDE-3A 旋转环盘电极仪 Ver3.0
RRDE-3A是流体动力学控制旋转环盘电化学测量用的高精度电极旋转仪。安装在一根较短的不锈钢轴上的一个外径为12 mm 的电极形成了微小型同心圆电极系统，因而能够高度精确地控制和调节旋转速度。
RRDE-3A 的转速是由直流伺服电机驱动的比例积分闭环电路进行电子控制。其使用的旋转工作电极外形小巧，可快速交换。该装置还配有可调阀系统，可使用惰性气体对电解池内进行气体吹扫处理。当电化学测量开始时，内部吹扫气管的气流自动切换到电化学池上方的保护气管，对溶液上方的气体空间进行保护，以防止外部大气对电化学池内的影响。
RRDE-3A可以单独进行手动操作控制，亦可通过ALS的 Model2325双恒电位仪，CHI电化学工作站，比奥罗杰电化学分析仪或其它电化学分析仪器进行转速或吹扫气的遥控控制。
此外，试样杯的拆卸和交换简便，电极交换非常便捷。
流体动力学伏安法基础测量和应用视频链接
故障发现及解决
技术简介 : 流体动力学伏安法
RRDE-3A Ver.2.0(停产)
- 仪器操作
- 仪器特点
- 技术参数
- 内含品项
- 工作电极 (RRDE, RDE, DRE)
- 视频介绍
特点
- 外形设计紧凑，易于操作
- 可作为RDE 和 RRDE 两种系统测量操作
- 电极旋转及吹扫气体功能可遥控或手动控制
- 通过电脑进行遥控控制 (转速调节，旋转ON/OFF和吹扫气体ON/OFF)
- 转速范围100~8,000 rpm (使用DRE时建议使用2000~3000 rpm或更低的转速)
- 液晶显示旋转速度和吹扫时间
- 液晶显示"仪器型号"，"机体序列号"，"电机的累计总旋转时间"
- 液晶显示仪器需要"清洁"和"更换"的提醒
- 软件维护模式操作功能
- 备有吹扫气体接头
- 吹扫气路阀门的ON/OFF的定时控制 (可设置9999秒)
- 电解池引脚可连接到任何恒电位仪
- 开放式结构电解池操作方便
- 转轴与电机之间使用绝缘性弹性联轴器连接，有效消除了电机噪音对转轴的干扰
- 轴组件的内外轴之间使用特氟龙绝缘材料来降低噪音干扰
Ver.3.0的改良要点
RRDE-3A Ver.3.0 改良了主板的电路设计，克服了PWM(脉宽调制)信号控制在特定转速下的共振机械噪声出现的缺点，控制软件升级增加了维护模式操作。主体框架结构改良，仪器主体重量从5.5Kg减轻为3.5Kg。
†外观变化要点
- 电源开关的位置从背面更改为正面 (LCD显示屏旁边) (方便操作)。
- LCD显示屏的颜色从绿色变为蓝色 (更为清晰可见)。
- 取消了背面的清除警告按钮。改为通过内置软件进行操作 (操作简便)。
- 内置电源改为外置电源 (便于仪器维护)。
†软件的新增维护模式
RRDE-3A Ver.3.0在开发设计理念上，更重视仪器操作上的便捷性，转速的遥控控制精准性和仪器维护保养的重要性。
软件新增的维护模式，可方便客户进行操作，并帮助客户把握仪器的旋转使用损耗程度，定期进行机械系统的清洁维护，以保持仪器的最佳工作状态。
RRDE-3A Ver.3.0 在软件新增的维护模式下可以进行以下的设定
- 转速设定单位变更
- 总旋转时间和到下一次警告的时间显示
- 清除警告显示
- 遥控输入电压监视
点击以下链接键，阅览维护模式操作的详细介绍。
RRDE-3A Ver.3.0 技术规格参数
| 转速范围 | 100 - 8,000 rpm |
| 转速稳定度 | 100 rpm~1000 rpm 转速误差< 1% 1001 rpm以上转速误差< 0.5 % |
| 环/盘间绝缘电阻 | >10 MΩ |
| 电极到引脚间接触电阻 | 5 Ω |
| 电机转轴 | 优质不锈钢（高强度，耐磨损，耐腐蚀） |
| 电机马达 | 12 V, 无铁芯核心, 低惯性直流伺服电机 |
| 电源 | 12V DC 直流电源 |
| 遥控方式 | 1V电压对应1000rpm的转速 马达和吹扫气回路的ON/OFF 均由TTL电平信号 或继电器输入到背板连接口进行控制 |
| 尺寸(长x宽x高) | 190 x ( 底座 : 230, 主体 : 120) x 400 mm |
| 重量 | 3.5 kg |
| 使用温度 | 10 - 50°C |
| 使用相对湿度 | ≤ 80% |
| 进气压力 | 最大5 psi（34 KPa） |
| 遥控控制 | 1 V电压对应于1000rpm 马达ON/OFF TTL 或继电器输入到后面板连接 吹扫气ON/OFF TTL或继电器输入到后面板连接 |
RRDE-3A Ver.3.0旋转环盘电极仪内含品项
点击下列产品编号，可自动记入至网上报价主页

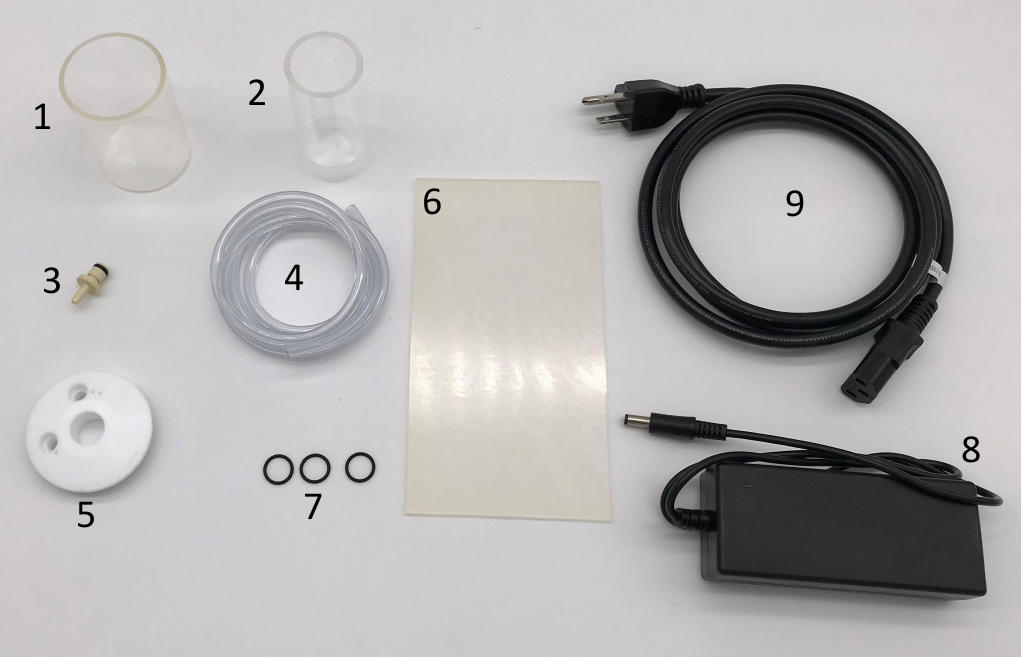

 RRDE-3A Ver.3.0旋转环盘电极仪的内含附件 |
产品编号 | 品名 | |
| 013725 | RRDE-3A 旋转环盘电极仪 Ver.3.0 | ||
| 内含附件 | |||
| 1 | (013580) | 碱性溶液用试样杯 (100 mL) | |
| 2 | 012064 | 旋涂适配器 | |
| 3 | 012065 | 外接吹扫气用接头 (PP) | |
| 4 | 013392 | TYGON(聚乙烯)管, OD:1/4" ID:1/8" (英寸) | |
| 5 | 013271 | RRDE-3A 特氟龙杯盖 V.2 | |
| 6 | 012642 | RRDE-3A 硅胶垫板100×180 mm | |
| 7 | 012975 | RRDE-3A 轴承组件用 O 型环 (3个装 ) | |
| 8 | ------ | AC适配器 | |
| 9 | ------ | 电源线 | |
| 快速安装手册 | |||
其它可选购品项
| 可选购品项 | |
| 012167 | RE-1B 参比电极 (Ag/AgCl) |
| 012171 | RE-7 非水系参比电极 (Ag/Ag+ ) |
| 013373 | RHEK 可逆氢电极套件 |
| 012961 | 铂对电极 23 cm |
| 012962 | 金对电极 23 cm |
| 012963 | 镍对电极 23 cm |
| 013343 | RRDE-3A 特氟龙杯盖V.2用O型环 |
| 013580 | 碱性溶液用试样杯 (100mL) (10个装) |
| 013581 | 碱性溶液用试样杯 (200 mL) (8个装) |
| 013582 | RRDE-3A 特氟龙杯盖 (200 mL用) |
| 013229 | RRDE-3A 用银碳合金电刷 |
| 013643 | RRDE-3A 轴组件 Ver.2 |
| 013342 | RRDE-3A 轴接触顶针维修套件 |
| 013607 | RRDE-3A 高耐腐蚀性轴承组件 |
| 013645 | RRDE-3A 轴组件用白色O型环 (3个装) |
| 012975 | RRDE-3A 轴承组件用O型环(3个装) |
| 012641 | RRDE-3A 轴承组件用O型环 (10个装) |
| 013646 | RRDE-3A 维修用工具包 |
