H2G1 - 便携式制氢仪(产品编号013699)

即使没有恒电位仪,这种 便携式制氢仪可以轻松地将氢气填充在RHEK可逆氢电极套件中,使用该仪器制备的可逆氢电极(参比电极)具有良好电势稳定性。

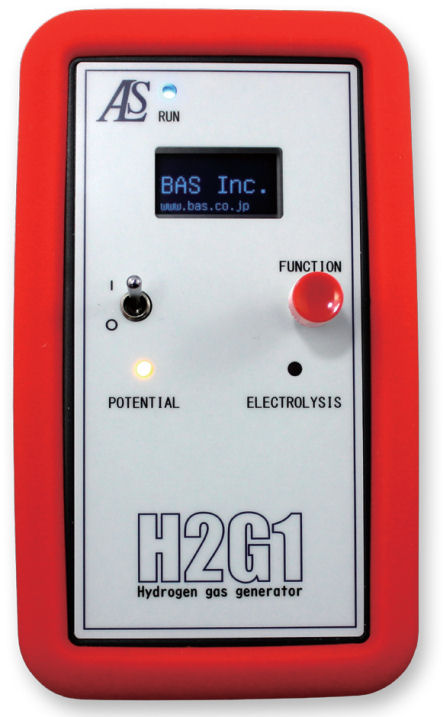

图1  H2G1 -  便携式制氢仪
图1 H2G1 - 便携式制氢仪
(产品编号013699)

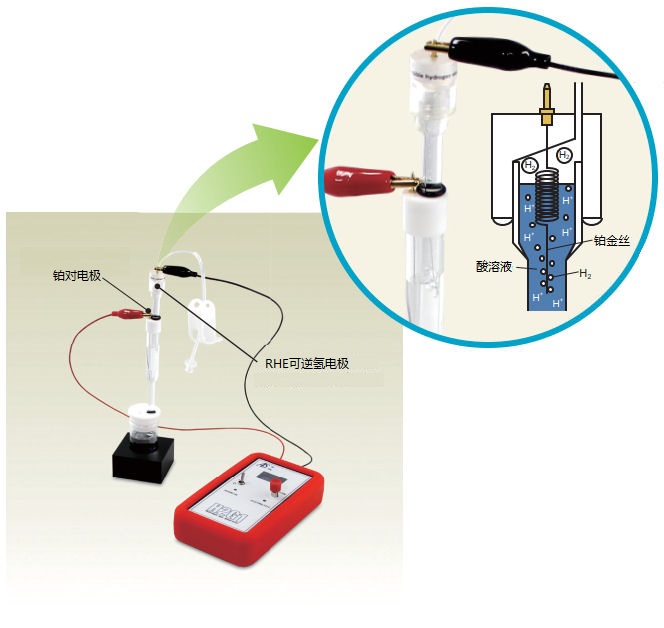

使用RHEK可逆氢电极套件进行设置的示意图。 图2 使用RHEK可逆氢电极套件进行设置的示意图。


  • 特点
  • 规格
  • 电解析氢功能
  • 电势差测量辅助功能
  • 实验入门指南

特点

  • 安全电解析氢功能和电势测量辅助功能
  • 氢气电解填充时间:约4分钟(使用1.2 mol HCl溶液时)
  • 使用四节AAA电池(约30次)
  • 紧凑的设计(W80 x H35 x D140 mm)&易于操作

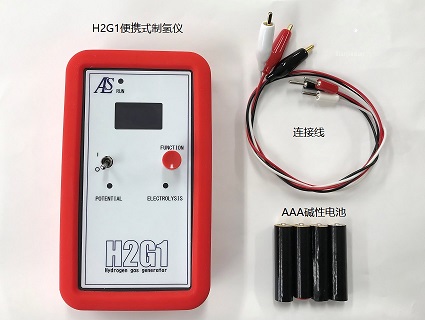

产品构成

h2g1/h2g1_contents.jpg
点击下列产品编号,可自动记入至网上报价主页
产品编号 品名
013699 H2G1便携式制氢仪
内含附件 数量
附带连接线(红,白,黑) 各1
AAA 碱性电池 4
快速安装手册 1


产品规格

输出电流: 10 mA ± 30%
输出电压: 28 V
电势差测量范围: 约 10 ∼ 999 mV
使用温度和湿度: 10 ∼ 50℃, ≤ 80% RH
电源: 4节AAA 碱性电池
尺寸: 约81 (W) x 32 (H) x 141 (D) mm
重量: 约 270 g
附件: 连接线 (红⋅黑⋅白) 长45 cm ,各1



电解析氢功能

电解析氢制备氢电极和常用下列两种设置方法。

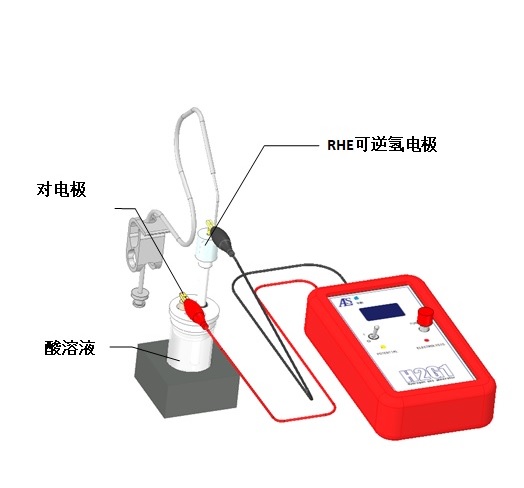

直接在酸溶液中制备氢电极013613 的电解连接
图1. 直接在酸溶液中制备氢电极时的连接

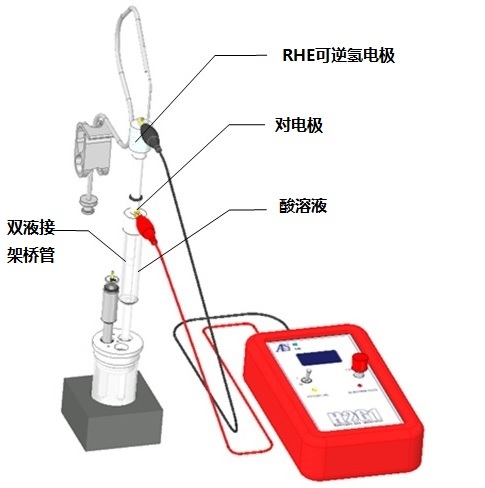

配用双液接架桥管时的电解连接 图2. 配用双液接架桥管时的电解连接

H2G1的电解操作非常方便
以下为进行电解时的仪器操作流程简图

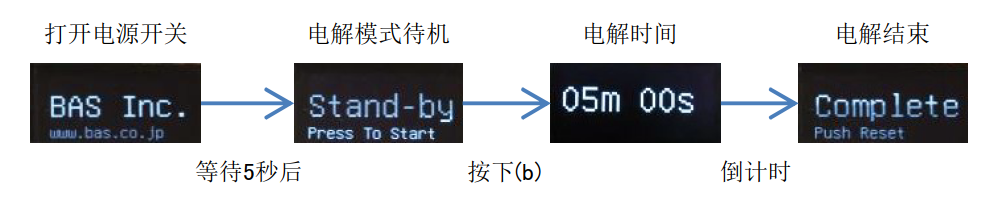

电解操作时的显示流程

1)将可逆氢电极和对电极,浸入装有酸溶液的试样架桥管(或双液接架桥管中)中,并使氢电极内部充满酸溶液。
2)将黑色鳄鱼夹(-)连接到可逆氢电极,将红色鳄鱼夹连接到对电极(+)。
3)打开仪器的I/O开关(a),等待5秒钟后进入电解模式。
4)按功能按钮(b)开始电解。 *如果您要在途中停止电解,请关闭(a) 。
5)电解完成后,显示“ Complete”,同时蜂鸣器鸣叫。
6)按下 (b)按钮,停止蜂鸣器的鸣叫,此时显示屏上再次显示“Stand-by”(“待机”)。
      如果要再次进行电解,请按(b) 按钮。 如要结束操作,请关闭(a) 。

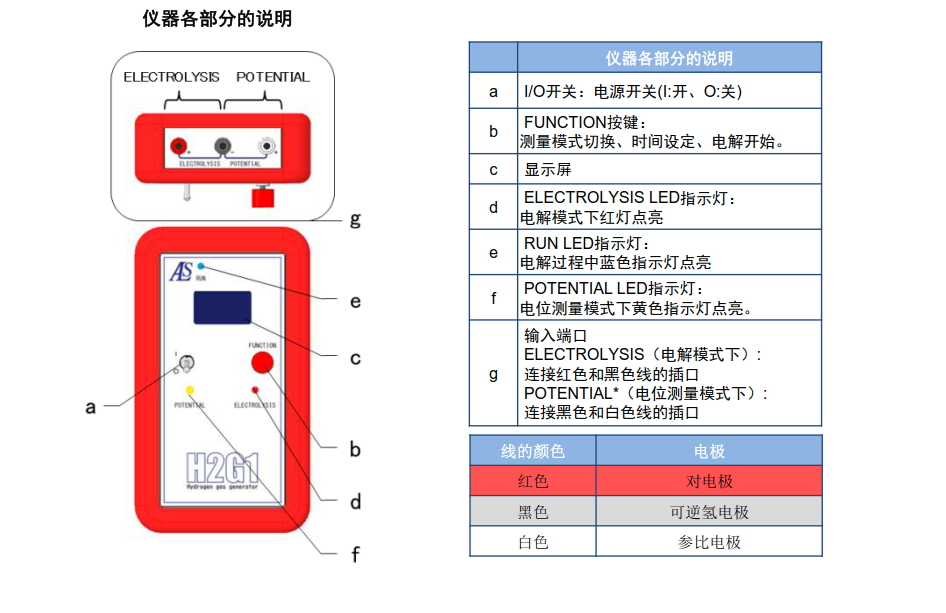

仪器各部分的说明

辅助功能

H2G1微型氢气发生器除了可以电解析氢功能外,还兼备可以进行电势测量的辅助功能。

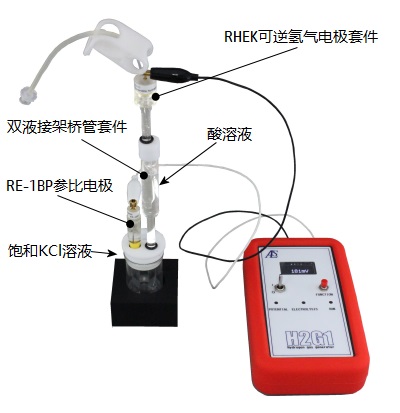

使用H2G1微型氢气发生器测量013613 RE-1BP参比电极(Ag / AgCl)的电势
图 3 使用H2G1微型氢气发生器测量013613 RE-1BP参比电极(Ag / AgCl)的电势

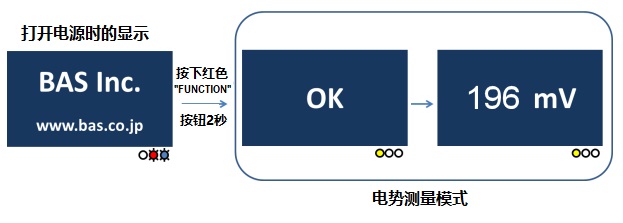

使用RHEK可逆氢电极套件进行设置 图 4 H2G1 便携式氢气发生器的电位测量模式的显示顺序.


※ 电位测量模式是辅助功能, 如需精确地测量电极电位, 请使用合适的设备
   另请注意,使用高电阻内部溶液(例如饱和K2SO4)溶液, 可能会增加电势测量的偏差

相关产品

产品编号 可选购品项
013597 RHEK 可逆氢电极套件
013375 双液接架桥管
012669 SVC-3 伏安电化学池
001209 20mL试样杯座
013613 RE-1BP 参比电极(Ag/AgCl)
