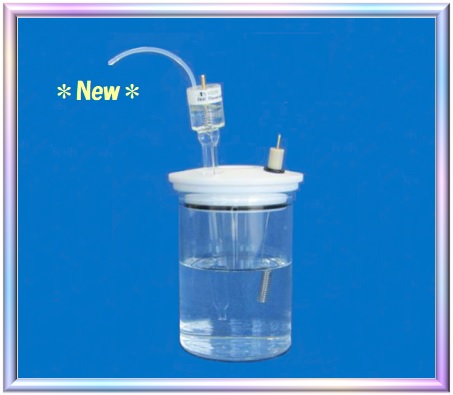

可逆氢电极套件的实验数据

以下为使用RHEK(可逆氢电极套件)来制备的可逆氢电极的实际测量的实验举例。

可逆氢电极的测量实验举例

  • 电解析氢后可逆氢电极电势的时间变化
  • 使用 RHE可逆氢电极与饱和银氯化银参比电极的循环伏安图比较
  • 储氢量变化时RHE电极和ALS其他参比电极间的电势差比较

电势随时间变化

实验条件
参比电极 RHE 可逆氢电极
工作电极 RE-1CP 参比电极 (Ag/AgCl/ 饱和 KCl)
电化学测量技术 开路电势 - 时间
电解液 1.2 mol/L 盐酸溶液
析氢时的电量 2C
温度 25°C(使用TB-1电子冷却恒温槽控温)

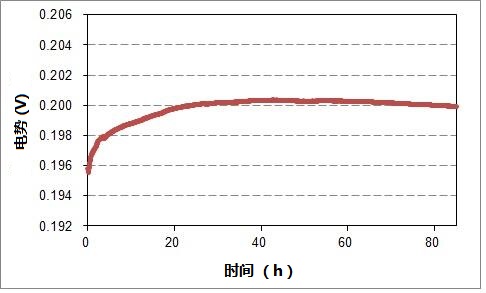

电势随时间变化


    实验时将RE-1CP 参比电极 (Ag/AgCl/ 饱和 KCl)与恒电位仪的工作电极的连线接头连接。 恒电位仪的参比电极的连线接头与制备好的RHE可逆氢电极连接。 上图的测量结果表明,电解析氢后,在 80小时内的RHE电势变动在5 mV左右。

使用 RHE可逆氢电极与饱和银氯化银参比电极的循环伏安图比较

实验条件
参比电极 RHE 可逆氢电极(配用双液接架桥管,1.2mol/L 盐酸电极内液)
RE-1CP 参比电极 (Ag/AgCl/ 饱和 KCl)
工作电极 PTE 铂圆盘电极 (产品编号002013)
对电极 铂对电极 23cm(产品编号012961)
电化学测量技术 循环伏安法
外加电势 0.9 V ∼ 0.05 V vs. (RHE 可逆氢电极)
0.7 V ∼ -0.150V (RE-1CP 参比电极 (Ag/AgCl/ 饱和 KCl))
电势扫描速率 0.1 V/s
CV测量用溶液: 2 mmol/L K3 铁氰化钾 + 1 mol/L 硝酸钾
温度: 25°C(使用TB-1电子冷却恒温槽控温)

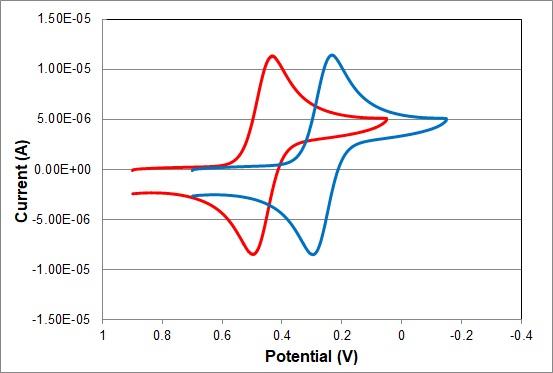

使用 RHE 和 RE-1CP参比电极的循环伏安图比较
红色曲线:使用RHE 可逆氢电极作参比电极    蓝色曲线:使用RE-1CP 参比电极 (Ag/AgCl/ 饱和 KCl)作参比电极


    从上图的测量结果中可以看到,两个循环伏安曲线的峰电势差为 0.201 V,这几乎等于在25°C下饱和KCl氯化银参比电极相对于标准氢电极的电势0.198V
第五版电化学手册(电化学研究所编辑)P.97表3.6(日文)



储氢量变化时RHE可逆氢电极和ALS的其他参比电极间的电势差的比较


实验条件
参比电极 RHEK 可逆氢电极套件
工作电极 RE-1CP 参比电极 (Ag/AgCl/ 饱和 KCl)
RE-2BP 甘汞参比电极
电化学技术: 开路电势 - 时间
电解液: 1.2 mol/L 盐酸溶液
温度 25°C(使用TB-1电子冷却恒温槽控温)

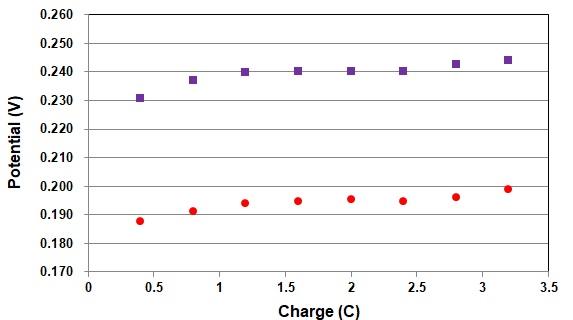

储氢量变化时的电势比较

紫色■:RE-2BP 甘汞电极作参比电极    红色●:使用RE-1CP 参比电极 (Ag/AgCl/ 饱和 KCl)作参比电极

    在 25°C 当 1.2 mol/L的盐酸溶液被用作电解质溶液,用 -3 V 电解 4 至 5 分钟,各种参比电极相对于 RHEK的电极电势与 CH Hamann 的等人(1) 所报告的相对于标准氢电极的电极电势相似。

※第五版电化学手册(电化学研究所编辑)P.97表3.6(日文)
