Model 3325 双恒电位仪 (用于远程控制RRDE-3A 或SEC2020 )
操作简便性价比优越的电化学分析仪 Model 3325
技术简介 : 恒电位仪基础知识连载
Model2325 (停产产品)

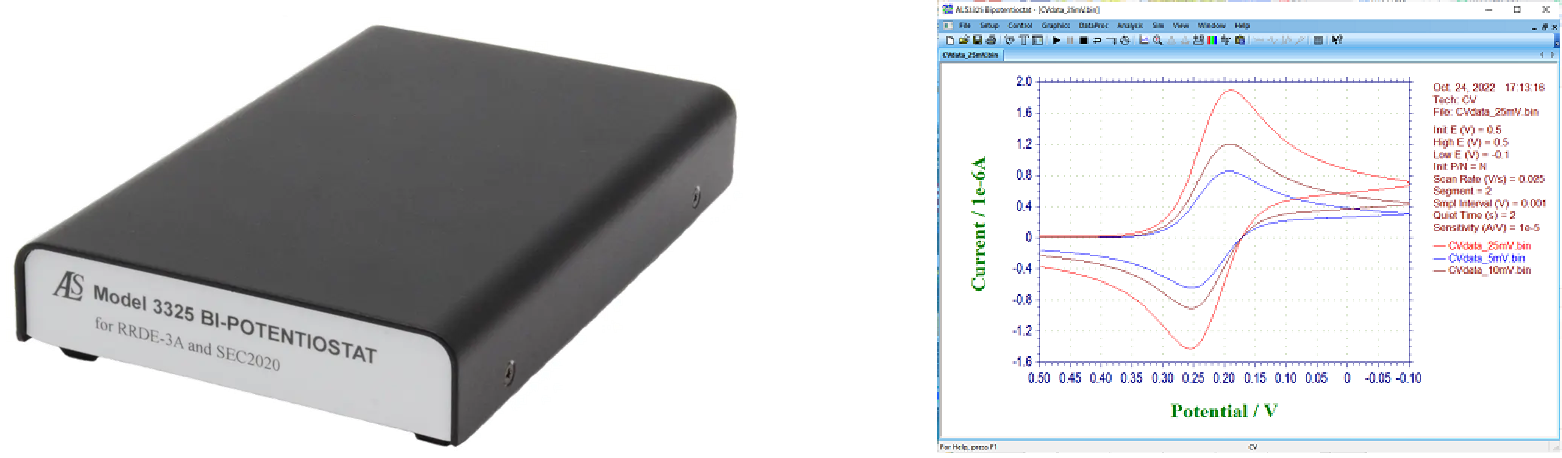

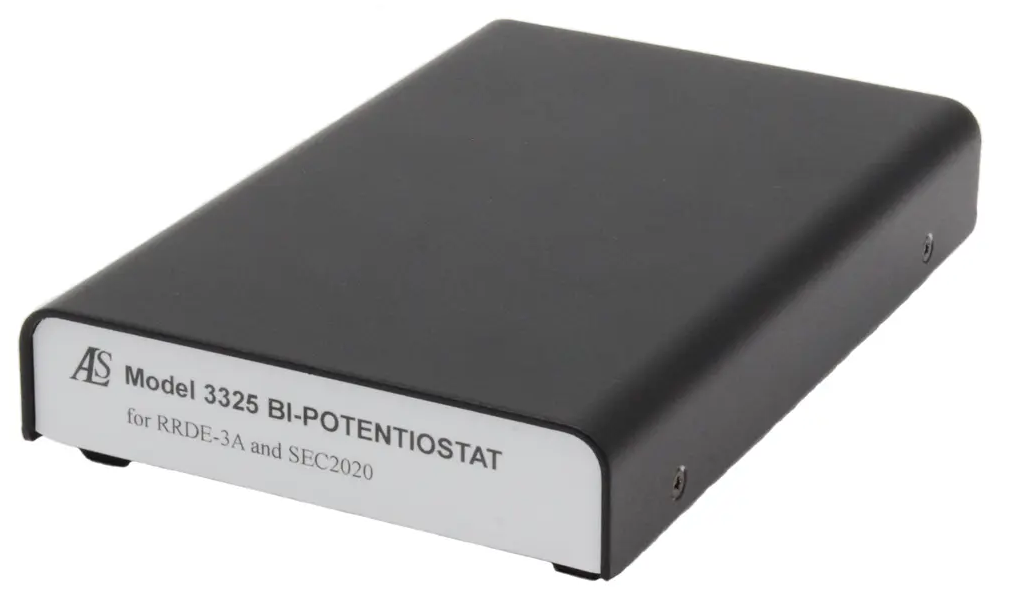

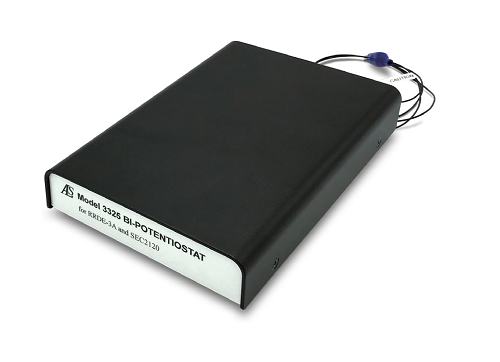

Model3325双恒电位仪是多功能的优良电化学测量仪器。该仪器内置有一个数码函数发生器，一个数据采样系统和一个双恒电位仪。电位范围为±5.0 V，电流范围为±50 mA。可以测量100 pA以上的电流。可以读取其前身的Model2325双恒电位仪测量的数据。
其尺寸为手持式大小，操作系统简单实用，用户界面友好，可以通过USB线连接到电脑上进行通信和供电。与笔记本电脑结合使用，是进行科研，现场测量以及教育用途的理想选择。
该仪器还可以与我们的RRDE-3A旋转环盘电极装置或SEC2020光谱仪系统并用，并能方便地对它们进行远程控制，实现同步测量控制。
- 特点
- 技术参数

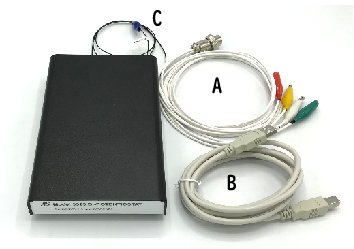

- 内含品项
- 另购品项
- 安装
- 数据处理

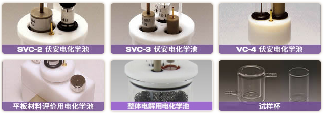

- 实验体系
- 应用1
- 应用2
- 双通道恒电位仪
- 外形设计小巧
- USB通信和供电
- 远程控制RRDE 测量体系实现多转速自动测量

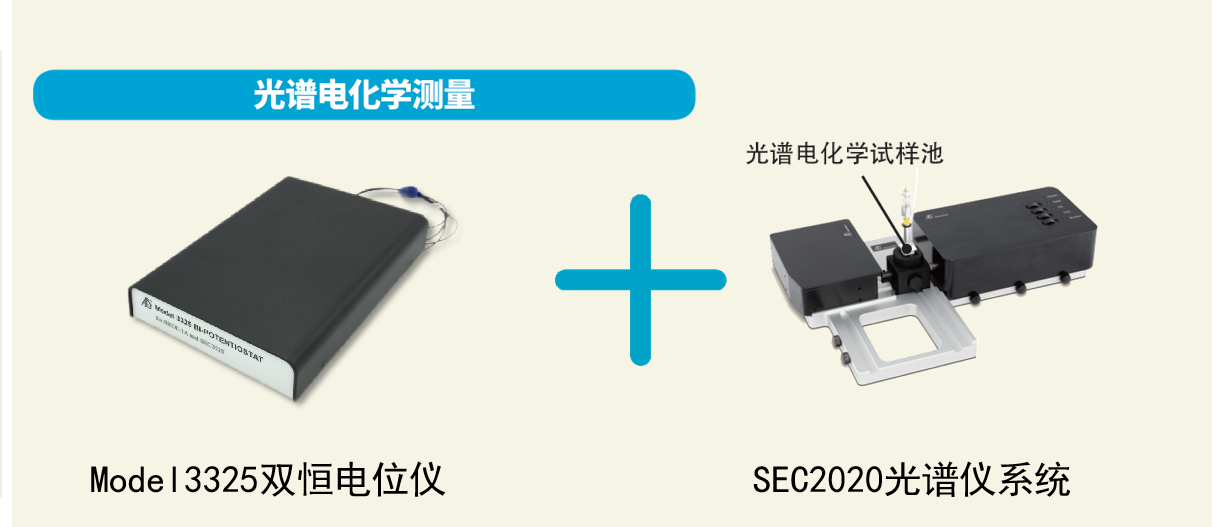

- 远程控制SEC2020光谱仪系统实现光谱电化学同步测量
- 重复和序列运行功能（宏命令编辑功能）
- Levich 和 Koutecky-Levich 等数据处理
- CV图形的自动和手动处理功能
- CV机理的模拟& 数据贴合的软件处理功能
- Model2325数据兼容

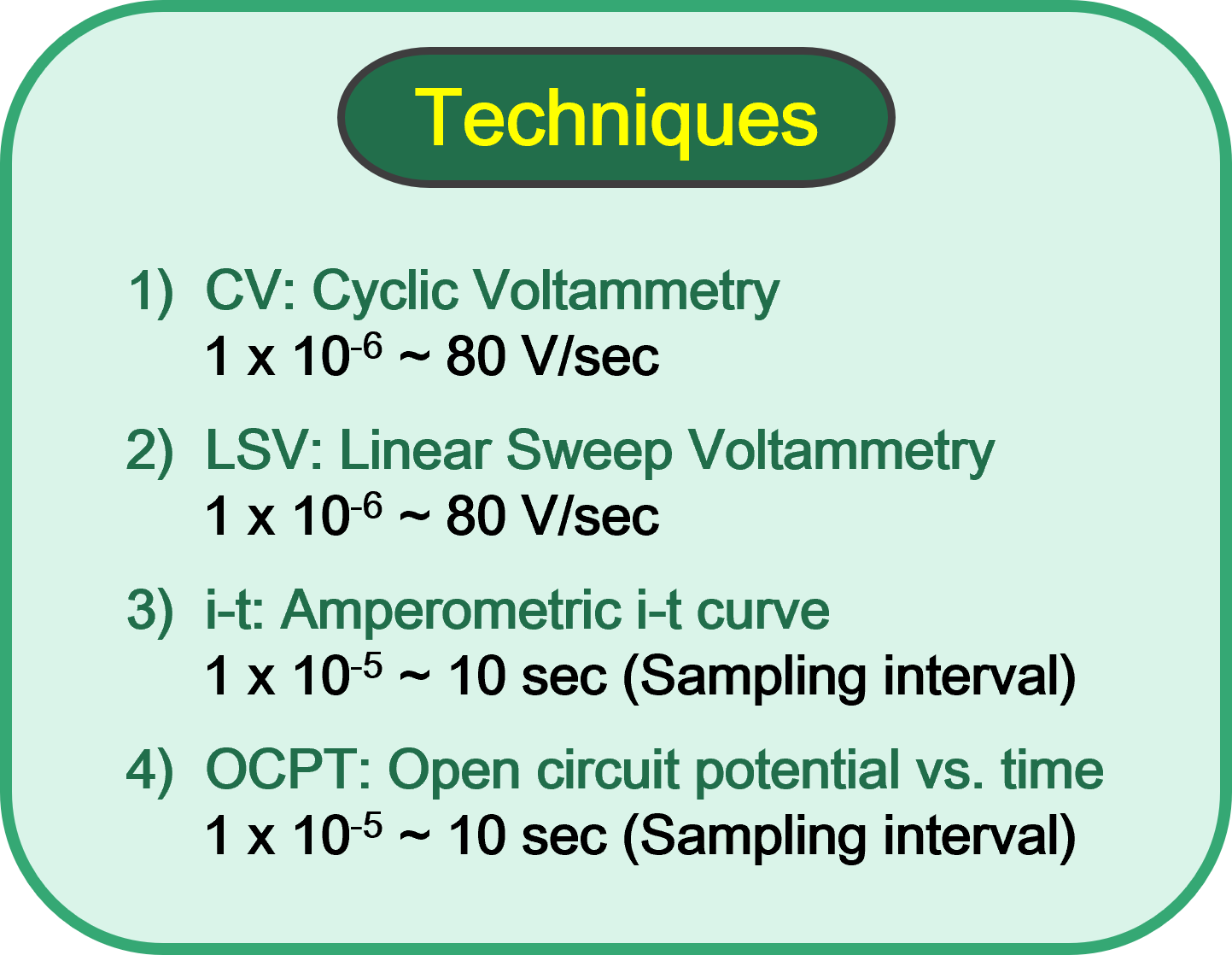

| 产品编号 | 品名 |
| 013817 | Model 3325 双恒电位仪 |
| 013820 | Model 3325 软件 |
| 硬件规格 | |
| 电位范围 | ± 5.0 V |
| 电流范围 | ± 50 mA |
| 输出电压 | ± 11 V |
| 灵敏度范围 | ± 2.5nA至± 0.05 A/V |
| 输入阻抗 | 1 x 1012 Ω |
| 最小电位分辨率 | 100 µV |
| 最大采样速度 | 16 bit @ 100 kHz |
| 背景电流 | < 80pA |
| 电流分辨率 | 0.3 pA |
| 扫描速度 (CV，LSV) | 1 x 10-6 ∼ 80 V/s |
| 支持的操作系统 | Windows 10 / 11 |
| 接口 | USB 2.0 |
| 供电 | 从USB端口提供 |
| 尺寸 (宽 × 深 × 高) | 170 x 110 x 25 mm |
| 重量 | 0.35 kg |
| 软件测量技术 | |

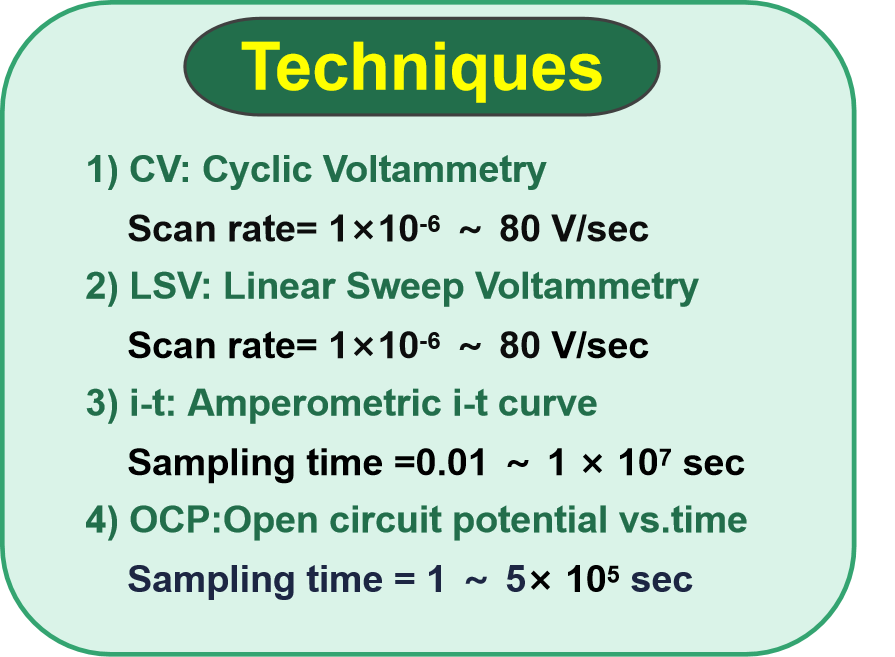

| CV (Cyclic Voltammetry) | 1 x 10-6 ∼ 80 V/s |
| LSV (Linear Sweep Voltammetry) | 1 x 10-6 ∼ 80 V/s |
| i-t (Amperometric i-t Curve) | 0.01 ∼ 1 x 107 (采样时间) |
| OCP-T (Open Circuit Potential) | 1 ∼ 5 x 105 (采样时间) |
| RDE (Rotating Disk Electrode) | 0 ∼ 10 V 输出电压 |
各类另购耗材

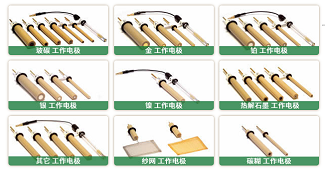

各类工作电极链接
各类工作电极链接

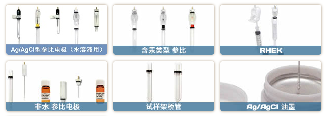

各类参比电极链接
各类参比电极链接

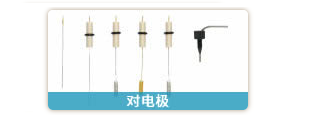

各类对电极链接
各类对电极链接
各类另购外接设备

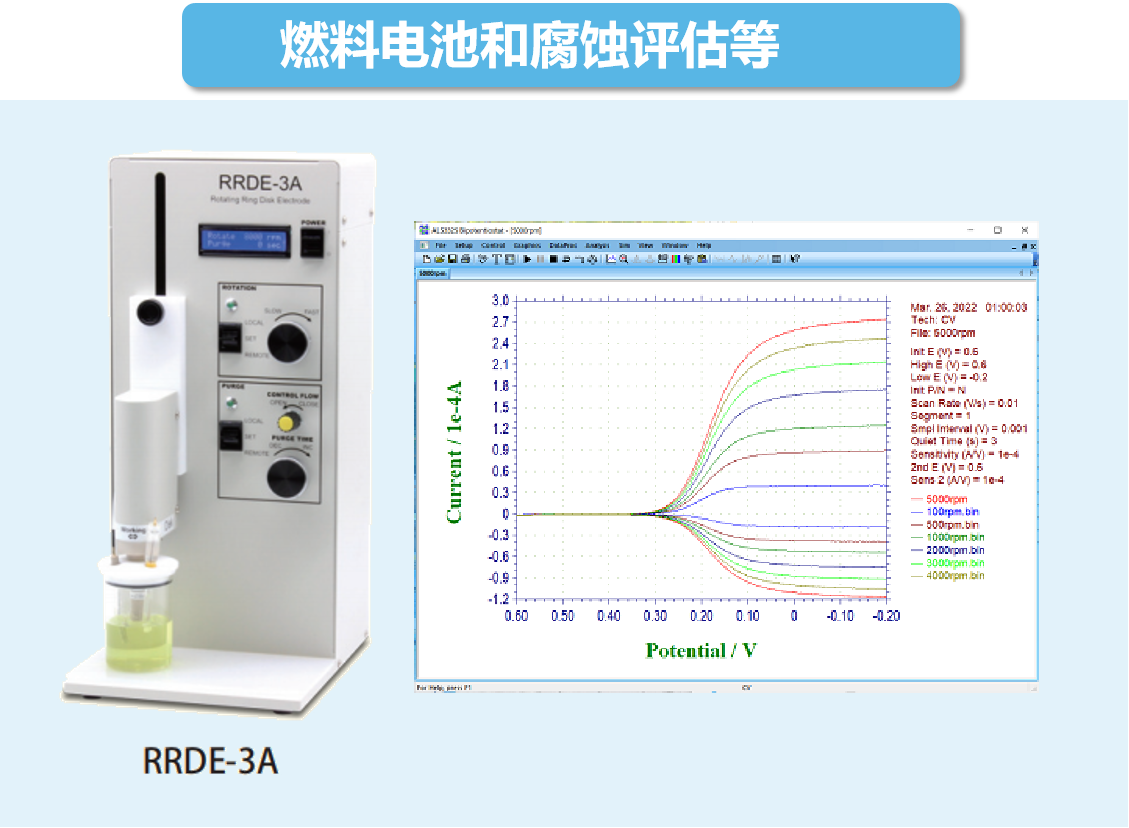

流体动力学伏安法测量用

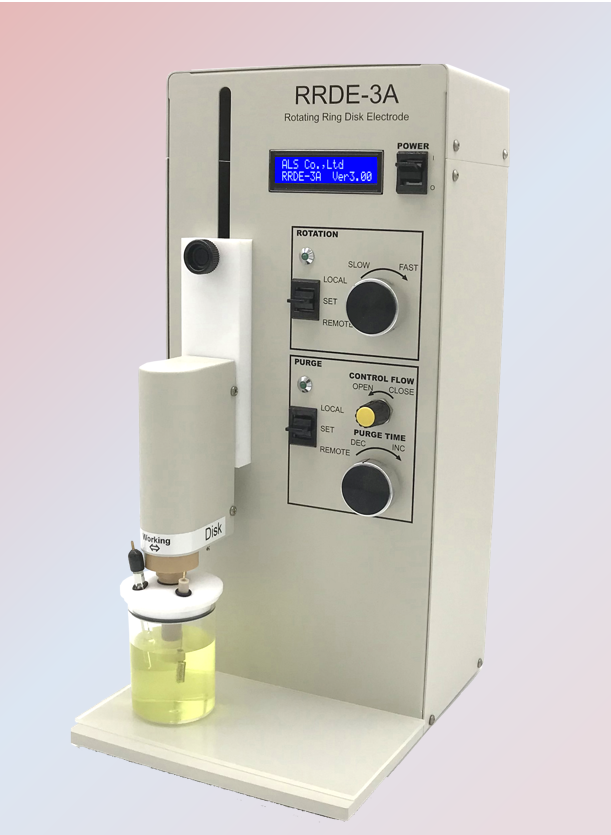

RRDE-3A旋转环盘电极仪
RRDE-3A旋转环盘电极仪链接
光谱电化学测量用

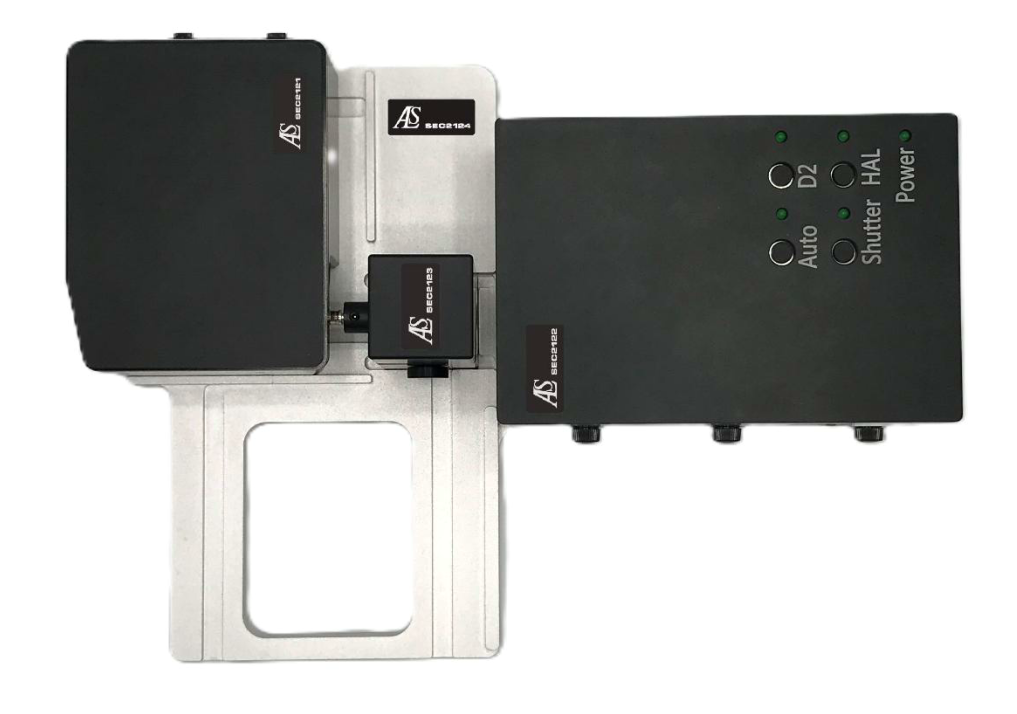

SEC2020光谱仪系统
SEC2020光谱仪系统链接
Model3325双恒电位仪软件数据处理
Model3325型为电脑软件数字控制，价格与模拟设备差不多。用双恒电位仪测量的双通道 CV 可以同时绘制在软件窗口上。 CV曲线可以很容易叠加进行数据比较，还包括数据分析所需的峰值拟合功能。 在设置窗口中，可以控制 RRDE 的转速和气体吹扫 ON/OFF。 Model3325的软件界面友好，即使是电化学测量的初学者，第一次尝试也能轻松上手。

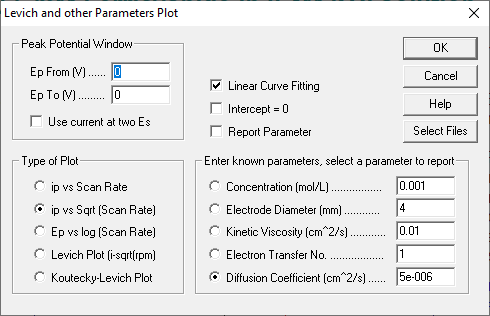

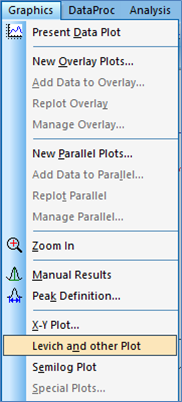

Levich 和 Koutecky-Levich 图
旋转圆盘电极（RDE）是一种获得强制对流伏安图的方法，利用Levich或Koutecky-Levich图进行数据分析，还可以计算扩散系数和电子数等参数。
旋转圆盘电极控制

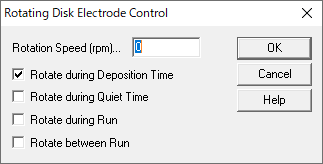

旋转圆盘电极的转速（rpm）和时间可以通过软件控制。 此外，可以选择运行之间和运行期间的静止时间和旋转状态。
光谱仪触发控制

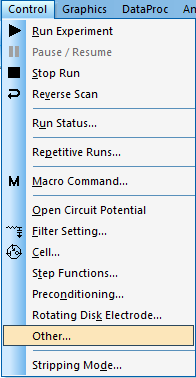

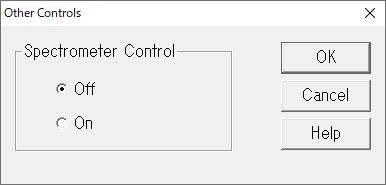

选择“Spectrometer Control”并执行“On”时，TTL 信号输出在测量期间为高电平 (5 V)，在所有其他时间为低电平 (0 V)。 该命令用于在执行光谱电化学测量时触发控制光谱仪。 它适用于 CV、LSV 和 i-t 技术。
可以加载和分析Model 2323/2325测量数据
Model3325 软件可以加载和分析我们之前销售的Model 2325 测量和保存的数据 (.DY20)。使用 2325 型采集的数据和使用 3325 型测量的数据也可以轻松进行比较。
应用1：SEC2020光谱仪系统的远程控制
如果想要实现Model3325对SEC2020光谱仪系统的远程控制，就需要使用图1 中的 CB-VS远程电缆（15引脚)(产品编号013818) 将其与Model3325后方的外部控制端口（图2）连接。端口引脚号码请参考图3。

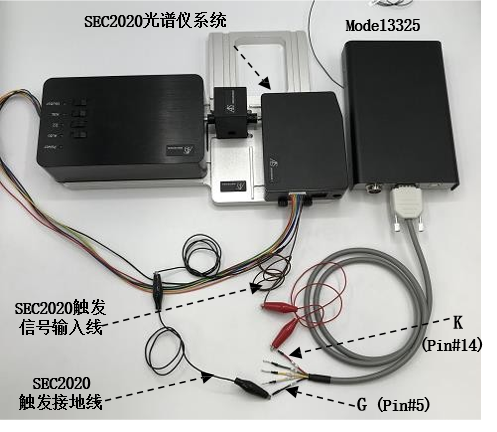

图4 是Model 3325双恒电位仪和SEC2020光谱仪系统的触发连接示例。
将CB-VS远程电缆（15针）牢固地插入3325型的15针外部控制端口，并用手紧螺钉将其固定。。
检查导线上的针脚标签，并将K（Pin#14，光谱仪控制）、G（Pin#5，接地）与SEC2020的触发信号输入线（棕色），触发接地线（黑色）分别进行连接。请参阅表1和图4。
将CB-VS远程电缆（15针）牢固地插入3325型的15针外部控制端口，并用手紧螺钉将其固定。。
检查导线上的针脚标签，并将K（Pin#14，光谱仪控制）、G（Pin#5，接地）与SEC2020的触发信号输入线（棕色），触发接地线（黑色）分别进行连接。请参阅表1和图4。
引脚号及对应功能
| 接线标记 | 引脚号 | 功能 |
| R | 4 | RDE |
| G | 5 | 接地 |
| S | 12 | 搅拌 |
| F | 13 | 吹扫 |
| K | 14 | 光谱仪控制/ Knock* |
图4. Model3325 与 SEC2020 的触发连接
表2. 引脚号及相应的触发连接线
| Model3325 | 功能 | SEC2020触发接线 |
| K(Pin#14) | 光谱仪控制 | 触发信号输入（棕色线 |
| G(Pin#5) | 接地 | 触发接地（黑色） |
应用2：RRDE-3A旋转环盘电极装置的远程控制
为了实现Model3325对RRDE-3A的远程控制，需要使用CB-VS远程电缆（15引脚）将Model3325与RRDE-3A进行连接。

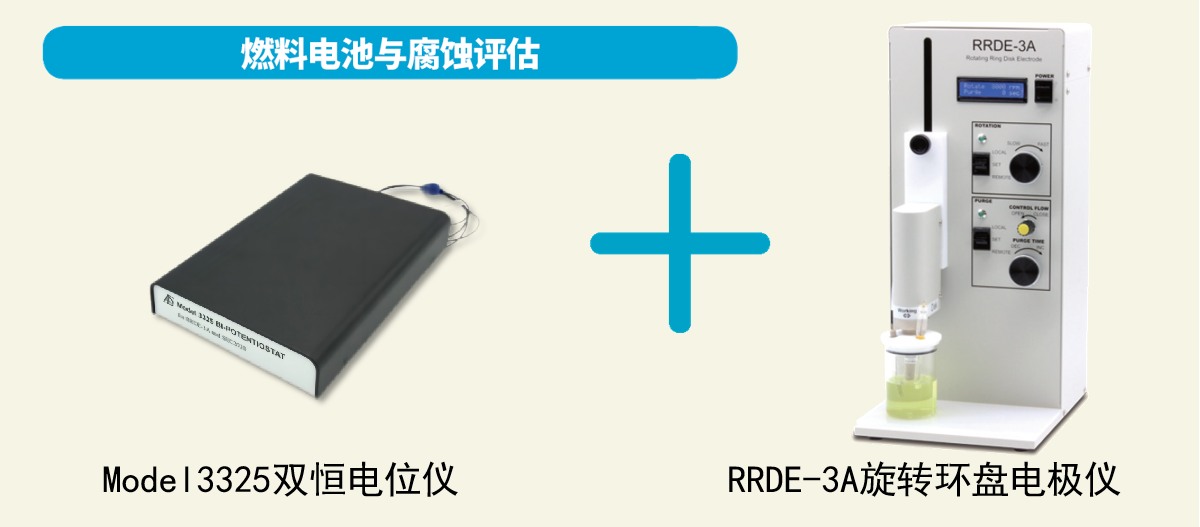

下面的图1为3325型双电位器和RRDE-3A旋转环形圆盘电极装置的远程控制连接示例。
将CB-VS远程电缆（15针）端口牢固地插入3325型的15针外部控制端子，并用手紧螺钉将其固定。
检查导线上的标签。对于转速控制，分别将带R（Pin#4、RDE）、G（Pin#5、接地）标签的线端与RRDE-3A的远程连接端口上的IN 和 GND（在IN右边）连接。如果还要控制气体吹扫，请将带标签P（Pin#13，PURGE）的线与，RRDE-3A的远程连接端口上的PURGE 连接，并将G(Pin#5)用跳线*与RRDE-3A的GND（Purge右边）连接。请参阅图2和表1。
将CB-VS远程电缆（15针）端口牢固地插入3325型的15针外部控制端子，并用手紧螺钉将其固定。
检查导线上的标签。对于转速控制，分别将带R（Pin#4、RDE）、G（Pin#5、接地）标签的线端与RRDE-3A的远程连接端口上的IN 和 GND（在IN右边）连接。如果还要控制气体吹扫，请将带标签P（Pin#13，PURGE）的线与，RRDE-3A的远程连接端口上的PURGE 连接，并将G(Pin#5)用跳线*与RRDE-3A的GND（Purge右边）连接。请参阅图2和表1。
表1 Models325的引脚号及对应的RRDE-3A远程终端
| Model3325 | 功能 | RRDE-3A远程连接端口 |
| R(Pin#4) | RDE控制 | IN |
| G(Pin#5) | 接地 | GND（IN的右边） |
| P(Pin#13) | 吹扫控制 | PURGE |
| G(Pin#5)跳线* | 接地 | GND（PURGE的右边） |
备注：*跳线需另行准备。

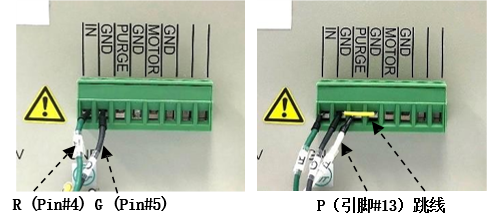

图3 连接到RRDE-3A的远程控制端口：RDE（左）、RDE和PURGE（右）
