与其他品牌的恒电位仪的连接方法
RRDE-3A旋转环盘电极装置Ver.1.2可以与其他品牌的恒电位仪，如CHI，BioLogic , Gamry，Ivium等公司生产的恒电位仪连接后，亦能进行遥控控制。
- CHI
- Bio-Logic
- Gamry
- Ivium
遥控控制的连接法
CHI电化学分析仪可对 RRDE-3A电极旋转仪的转速和吹扫气功能进行遥控控制 。
转速遥控
用带香蕉插头的遥控连接线把CHI电化学分析仪和RRDE-3A电极旋转仪进行连接。
| ALS/CHI 装置 | RRDE-3A 装置 |  |
| RDE | IN | |
| GND | GND (在 IN的旁边) |
吹扫气遥控
用CB-ES 遥控连接线 (另购品项, 产品编号012074）将CHI电化学分析仪和RRDE-3A 电极旋转仪连接起来.
| ALS/CHI 装置 | RRDE-3A 装置 |  |
|
| Cell Control | 白色线 | 吹扫气 | |
| 黑色线 | GND (吹扫气线旁边) | ||

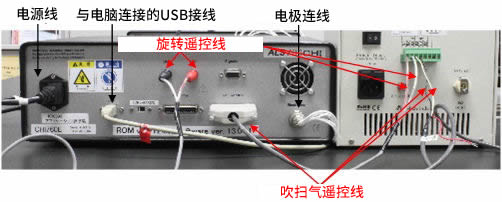

请按下图将所有的接线连接配置:

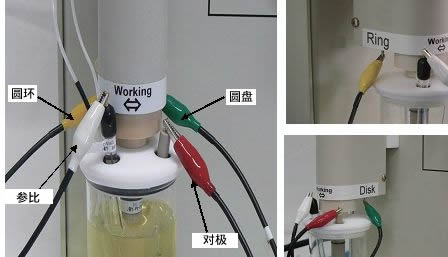

电解池连接
参比电极和对电极连接线从恒电位仪延圆环电极和圆盘电极的连接头在电机轴组件下方位置。
| 夹套颜色 | 电极 |
| 绿色 | 圆盘 |
| 白色 | 参比 |
| 红色 | 对极 |
| 黄色 | 圆环 |
| 黑色 | 不使用 |
RRDE-3A 与 Bio-Logic的恒电位仪连用:
| Bio-Logic 装置 | RRDE-3A 输入信号 |
| 引脚 2 (模拟信号输出) | IN |
| 引脚 7 (接地) | GND (在IN旁边) |
| 引脚 5 (触发信号输出) | PURGE |

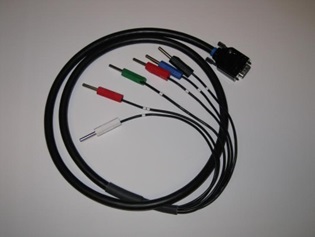

专用连接线为 PN: 092-22/11. 它一端带有一个 DB9的接头，另一端有3根连接线，模拟信号输出,触发信号输出和接地线。
模拟信号输出的1V相当于1000rpm的转速。模拟信号输出范围为0V - 8 V,因此转速控制范围为90 - 8,000 rpm。RRDE-3A的吹扫气夹管阀由TTL电平信号低电平打开。
在EC-Lab® 软件中对安装连接有详细说明.
使用 EC-Lab® 软件控制RRDE-3A

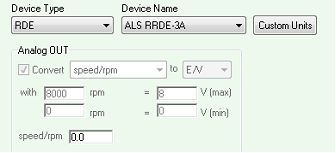

在 "External device" 标签页中选择"Device Type"为 "RDE" ，选择"Device Name" 为"ALS RRDE-3A"。
电解池连接
RDE测量
使用单通道恒电位仪。 红色导线必须连在一起，然后接到disk (圆环电极）接头上。”白色导线“”蓝色导线“”引线必须分别连接到 参比电极 和 对电极 接头上。
RRDE测量
将 "Electrode Connections" (在 Experiment的 "Advanced Settings" 的标签表示页中)先选为 "CE to ground" 方式 . 这种连接方式使多通道电极测量。根据仪器类型，仪器到电化学池的连接是不同的。
- 对于VMP3系列仪器, 一个通道的蓝色引线（CA1和REF3）必须连接到圆盘电极，以及另一个通道的两个蓝色引线（CA1和REF3）必须连接到圆环电极。然后两个白色引线 (Ref2)接到参比电极上， 还有Ref1引线和Ground引线这两根线,要一起接到对电极上。
RRDE 电极连接VMP3系列仪器
- 对于SP-300系列仪器, 一个通道的红色引线（P1和S1）必须被连接到圆盘电极(disk)，而另一个通道的两个红色引线（P1和S1）必须连接到圆环电极(ring)。然后两个白色引线（S2）应连接到参比电极，还有S3蓝色引线和接地引线,这两个必须连接到对电极。
RRDE 电极连接SP-300系列仪器
如要了解更多内容, 请联系Bio-Logic.
Gamry恒电位仪可以组合配置成双恒电位仪，用于旋转环 - 盘电极实验的目的。需要专用连接线和专用命令码对双恒电位仪进行同步数据采样。在这种配置中一台恒电位仪是 Master（主机），另一台是Serf（辅机）。Master将连接至 Disk electrode（圆盘电极）， 而 Serf将连接至Ring electrode(圆环电极)。
编辑命令码
对于RRDE-3A，1V相当于1000rpm，但R600设置比为0.5V相当于1000rpm。因此，我们必须从R600架构软件编辑专用命令码R600。
要做到这一点，请执行以下步骤:

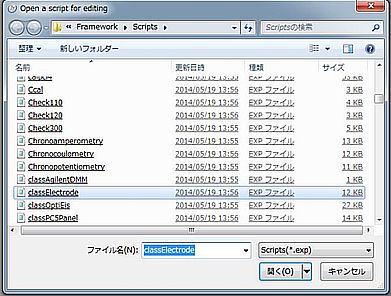

- 1- 打开文本 "classElectrode.exp"
文本保存位置:
Win XP:
C:\Document and Settings\All Users\Application Data\Gamry Instruments\Framework 5\Scripts\
Win 7:
C:\ProgramData\GamryInstruments\Framework\Scripts\

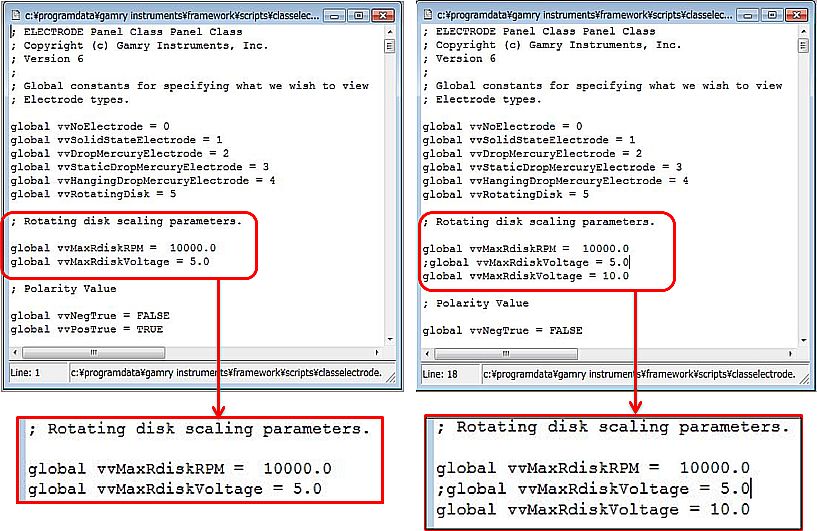

- 2- 如下所示重新编辑命令
编辑前 编辑后
在下行开头部分加上 ";" :
global vvMaxRdiskVoltage= 5.0
然后加上下面一行:
global vvMaxRdiskVoltage= 10.0
连接电位仪
为了同步盘电极上的电势扫描与环电极的数据采集，需要将两台恒电位仪进行特定的连接形成双恒电位仪控制。

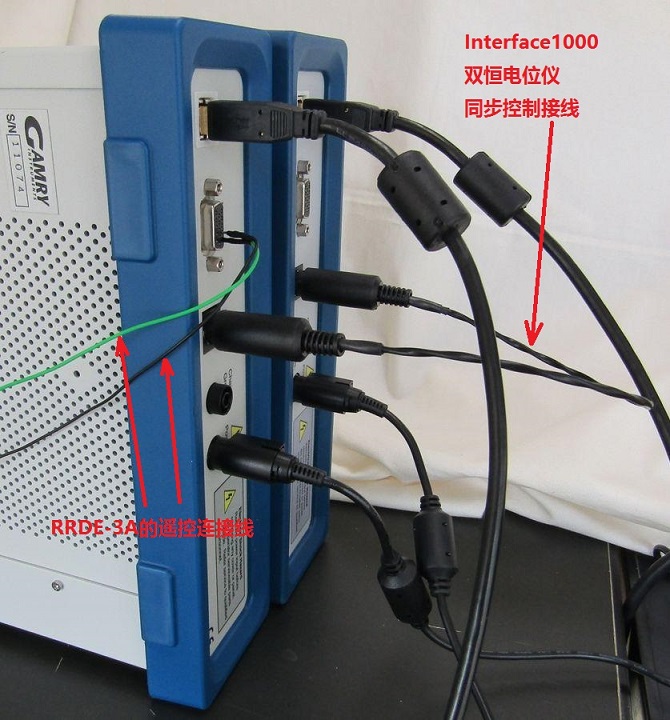

为此，需要使用“Interface 1000 Bipotentiostat Sychronization Cable，Gamry code：985-00132”专用连接线，将Master Interface1000和Serf Interface1000相连接。连接线两端的接头分别与Master（主机）和Serf（辅机）连接。 请事先检查连接线上的标签。
电化学池连接
两个标准Gamry电化学池连线将电化学池与Gamry恒电位仪连接。有许多电线！不可因为不小心而将线连错！
一个参比电极应该连接到一对白色接头线，参比电极引脚插孔。一个对电极应该被连接上一对红色接头线，对电极香蕉插头。香蕉插头-鳄鱼夹线或引脚连接插座-鳄鱼夹适配器可能在这里非常有用。
Master主电位仪的蓝色接线夹（感应工作电极）和绿色接线夹（工作电极）应连接到RRDE-3A的圆盘电极上。
Serf辅电位仪 的蓝色接线夹（感应工作电极）和绿色接线夹（工作电极）应连接到RRDE-3A的圆环电极上。
无论哪个 Gamry 恒电位仪的感应对电极（橙色接线夹)都应该是处于断开状态。它们不被使用。
接地线（“浮动”接地）或圆盘恒电位仪的接地“插孔可以连接在一起，以便有效抑制噪声，圆环恒电位仪的地线和接地插孔必须都保持，未连接到任何其他地面或电池引线。
转速遥控连接

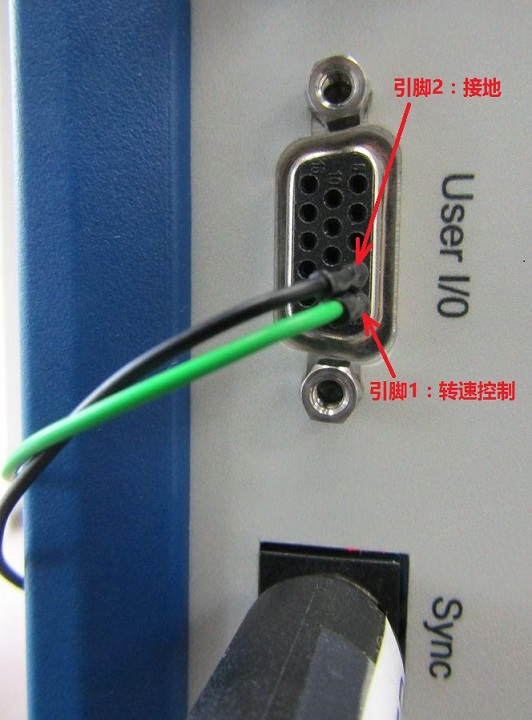

目前Gamry Interface 1000系列和Gamry Reference 600+系列可以遥控控制RRDE-3A旋转。 只需将I / O端口引脚1连接到RRDE-3A遥控控制的IN端口，将I / O端口引脚2连接到RRDE-3A遥控控制的GND端口即可。
如欲了解更多信息, 请联系 Gamry公司
Ivium恒电位仪几乎都配有一个外设端口，用于连接和连通外部设备。例如 CompactStat 和IviumStat 配有DB37接头端口。
转速遥控连接
| Ivium 外接端口 | RRDE-3A 输入口 | |
| DB37 pin# | 信号 | |
| 7 | An-out1 | IN |
| 25 | AGND | GND (在IN的旁边) |
| 21 | Dig out1 | PURGE |
| 24 | DGND | GND |
Ivium软件控制 RRDE-3A 转速
在Ivium恒电位仪控制软件IviumSoft中包含转速和吹扫气的控制功能。在IviumSoft激活advanced method选项，并检查AUX-parameter:
- 吹扫气可以通过输入一个吹扫气时间来控制 (s); 当选择时间 > 0s , 在实验开始前，一个TTL低水平激活信号在数码输出端给出。
- 这对应于和模拟输出端口1的0％和最大电压输出能力的100％来控制僺。注意由于仪器类型的不同，最大电压也许是 0-4V . 或0-10V。如果外接端口的最大输出电压为4V,Ivium可提供一个PLT模块，将最大输出电压增加到 10V。
例如:
0-4V 最大输出 --> 90 to 4,000 RPM (100% 设定)
0-10V 最大输出 --> 90 to 8,000 RPM (80% 设定)
电化学池连接
Ivium电位仪交付时， 附带6根引线的标准电化学池连接线。
用附带的标准电化学池连接线的鳄鱼夹，按以下所示与 RRDE-3A 电化学池进行连接:
| Ivium 电位仪池接线 | RRDE-3A连接的电极 | ||
| 香蕉接头的颜色 | 导线号码 | 连接 | |
| 黑色 | C | 对电极 | 对电极 |
| 红色(大) | W | 工作电极 | 圆盘电极 |
| 红色 (小) | W2 | 第二工作* 电极 | 圆环电极 |
| 蓝色 | R | 参比电极 | 参比电极 |
| 白色 | S | 感测电极 | 圆盘电极** |
| 绿色 | ₸ | 接地 | - |
如欲了解更多信息, 请联系 Ivium公司。
