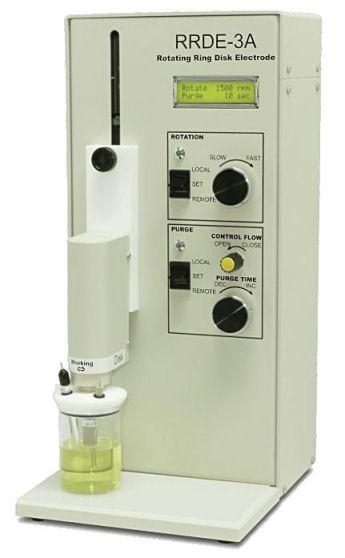

RRDE-3A 旋转环盘电极仪 Ver.2.0

    RRDE-3A是流体动力学控制旋转环盘电化学测量用的高精度电极旋转仪。安装在一根较短的不锈钢轴上的一个外径为7 mm 的电极形成了微小型同心圆电极系统,因而能够高度精确地控制和调节旋转速度。

    RRDE-3A 的转速是由PWM(脉宽调制)信号进行控制。其使用的旋转工作电极外形小巧,可快速交换。该装置还配有可调阀系统,可使用惰性气体对电解池内进行气体吹扫处理。 当电化学测量开始时,内部吹扫气管的气流自动切换到电化学池上方的保护气管,对溶液上方的气体空间进行保护,以防止外部大气对电化学池内的影响。

    RRDE-3A可以单独进行手动操作控制,亦可通过ALS的 Model2325双恒电位仪,CHI电化学工作站,比奥罗杰电化学分析仪或其它电化学分析仪器进行转速或吹扫气的遥控控制。
    此外,试样杯的拆卸和交换简便,电极交换非常便捷。

  • 仪器操作
  • 仪器特点
  • 技术参数
  • RRDE-3A 内含品项
  • 工作电极 (RRDE, RDE, DRE)
  • 视频介绍

特点

  • 外形设计紧凑,易于操作
  • 可作为RDE 和 RRDE 两种系统测量操作
  • 电极旋转及吹扫气体功能可遥控或手动控制
  • 通过电脑进行遥控控制(转速调节,旋转ON/OFF和吹扫气体ON/OFF)
  • 转速范围100〜8,000 rpm(使用DRE时建议使用2000〜3000 rpm或更低的转速)
  • 液晶显示旋转速度和吹扫时间
  • 液晶显示“仪器型号”,“机体版本”,“电机的累计总旋转时间”
  • 液晶显示仪器需要“清洁”和“更换”的提醒
  • 备有吹扫气体接头
  • 吹扫气路阀门的ON/OFF的定时控制(可设置9999秒)
  • 电解池引脚可连接到任何恒电位仪
  • 开放式结构电解池操作方便
  • 转轴与电机之间使用绝缘性弹性联轴器连接,有效消除了电机噪音对转轴的干扰
  • 轴组件的内外轴之间使用特氟龙绝缘材料来降低噪音干扰

Ver.2.0的改良要点

1)液晶屏显示“仪器型号”,“机体版本”,“电机的累计总运行时间”
    →初始显示:
    打开电源时,最初的3秒,液晶显示屏上会同时显示出仪器型号,机体版本以及电机累计总运行时间。

液晶初始显示

2) 液晶显示仪器需要“转轴清洁”和“更换碳刷”的提醒
    2.1) →提醒清洁转轴:
    当电机的累计运行时间超过200小时后,在液晶屏上将初始显示清洁转轴和轴承的提醒信息。
液晶屏初始显示

    2.2) →提醒交换碳刷:
    当电机的累计运行时间超过1000小时后,在初始显示时会显示更换电刷的提醒信息。
液晶屏初始显示

3) 使用优质的耐腐蚀轴承组件(S/N: MB2XXX)
轴承组件的更换成为具有高耐腐蚀性的材料。可以有效地避免因轴承的腐蚀而造成对转轴的污染和损伤,降低仪器的故障发生可能性。扩展了仪器使用的条件范围,例如在高于常温条件下的燃料电池研究等。

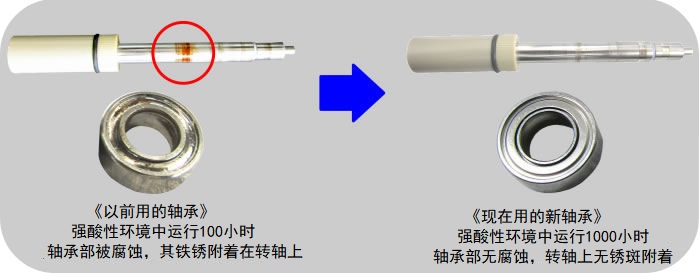

耐腐蚀的新轴承与以前的轴承的对比

技术规格参数

转速范围 100 - 8,000 rpm
转速稳定度 100 rpm~1000 rpm 转速误差< 1%
1001 rpm以上转速误差< 0.5 %
环/盘间绝缘电阻 >10 MΩ
电极到引脚间接触电阻 5 Ω
电机转轴 优质不锈钢(高强度,耐磨损,耐腐蚀)
电机马达 12 V, 无铁芯核心, 低惯性直流伺服电机
电源 50/60 Hz( 赫兹 )<100VA, 100 - 240 V AC , 50/60 Hz
遥控方式 1V电压对应1000rpm的转速
马达和吹扫气回路的ON/OFF 均由TTL电平信号
或继电器输入到背板连接口进行控制
尺寸(长x宽x高) 190 x ( 底座 : 230, 主体 : 120) x 400 mm
重量 6 kg
使用温度 10 - 50°C
使用相对湿度 ≤ 80%
进气压力 最大5 psi(34 KPa)
遥控控制 1 V电压对应于1000rpm
马达ON/OFF TTL 或继电器输入到后面板连接
吹扫气ON/OFF TTL或继电器输入到后面板连接



产品编号 品名
013606 RRDE-3A 旋转环盘电极仪 Ver.2.0
内含附件
(013580) 碱性溶液用试样杯 (100 mL)New!
013271 RRDE-3A 特氟龙杯盖 V.2
012064 旋涂适配器
012065 外接吹扫气用接头 (PP)
013392 TYGON(聚乙烯)管, OD:1/4" ID:1/8"(英寸)
012642 RRDE-3A 硅胶垫板100×180 mm
012976 RRDE-3A 轴组件用 O 型环 (3个装 )
012975 RRDE-3A 轴承支座组件用 O 型环 (3个装 )
电源线
快速安装手册
可选购品项
012167 RE-1B 参比电极 (Ag/AgCl)
012171 RE-7 非水系参比电极 (Ag/Ag+ )
013373 RHEK 可逆氢电极套件
012961 铂对电极 23 cm
012962 金对电极 23 cm
012963 镍对电极 23 cm
013343 RRDE-3A 特氟龙杯盖V.2用O型环
013580 碱性溶液用试样杯(100mL) (10个装)New!
013581 碱性溶液用试样杯(200mL) (8个装)New!
013582 RRDE-3A 特氟龙杯盖(200mL用) New!
012829 RRDE-3A 轴组件用O型环 (10个装 )
012641 RRDE-3A 轴承支座组件用O型环 (10个装 )
可选购品项
RRDE 环盘电极
RRDE 环盘电极
详细介绍
PT铂环/PT圆盘工作电极
PT铂环/GC玻碳盘工作电极
圆盘电极
RDE 圆盘电极
详细介绍
GC玻碳圆盘工作电极
PT铂圆盘工作电极
Au金圆盘工作电极
DRE 圆盘可换型电极
DRE 圆盘可换型电极
详细介绍
DRE-PGK 铂环/玻碳圆盘可换型电极
DRE-GCK 玻碳圆盘可换型电极
可提供其他材料和直径的电极的定制。

视频目录

  • RRDE-3A 便捷设置
  • RRDE-3A 拆卸/装配维修
  • RRDE-3A 电机旋转问题

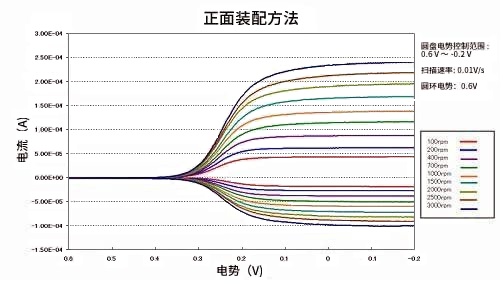

  • DRE电极装配方法一:圆盘正面装配法
  • DRE电极装配方法二:圆盘背面装配法
  • 旋涂功能
