SEC2020光谱仪测量系统

广域波长(200 nm~1025 nm)光谱仪



SEC2020光谱仪测量系统
        SEC2020光谱仪测量系统

      应用领域
- 光谱电化学测量
- 溶液组成性质分析
- 薄膜厚度/组成测量
- 荧光检测
- 环境(水和土壤)分析等


光谱电化学测量体系的构成链接

    SEC2020光谱仪测量系统是2017年1月停产SEC2000光谱仪测量系统的升级换代产品。该系统特别适合与恒电位仪配用进行光谱电化学测量以及其它各种方式的光谱测量。 通过高性能的光栅和光学设计,一台光谱仪可以实现从紫外到近红外(UV / VIS / NIR)的广域波长范围内的高灵敏度测量。

SEC2020光谱仪测量系统的特点

系统特点:

  • UV / VIS / NIR测量的广域波长光谱仪
  • 高灵敏度,高分辨率和高品质
  • 附氘卤素光源
  • 附测量用底座和操作分析软件
  • 附SMA 905接头
  • 附专用仪器保管箱
        光谱仪测量系统内的光源,使用了紧凑型模块化氘卤素灯,测量时光源固定在附带的底座上。 另外,光谱仪和光源如果配上系统内附带的SMA905接头,便可以连接各种光纤和探头,构建所需的各种测量系统。 SEC2020光谱测量系统使用了专用仪器保管箱,可防止仪器在不使用时受损。您可以在需要测量时轻松取出仪器然后进行测量。

  • 光学结构
  • 系统组成
  • 控制软件
  • 视频资料
  • 应用1-触发控制
  • 应用2-透射浸入探头
  • 光谱电化学测量池

光谱仪(型号SEC2021)的光学构造

    SEC2020光谱测量系统中的光谱仪(型号SEC2021)的光学构造如下图所示。

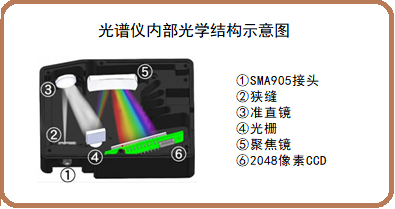

SEC2021光谱仪的光学结构

    SEC2021光谱仪采用Zernitana光学构造。 其光学系统是一个基于光栅④的对称M形结构,具有极小像差的光学系统。

SEC2020光谱测量系统的主要组成部分


 30%,SEC2020光谱仪测量系统的主要组成部分

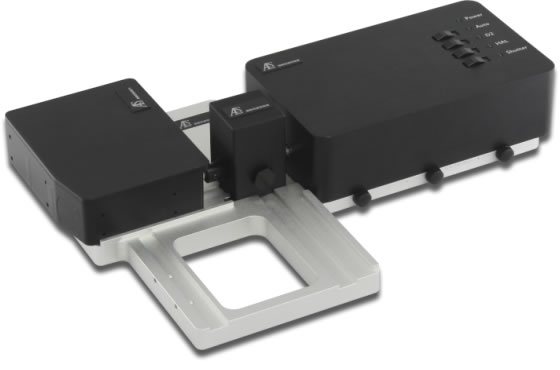

    SEC2020光谱测量系统主要由光谱仪,试样池座,光源,准直透镜,底座等部分组成。 使用前应将测量系统的各个光学部件固定在测量用底座平台上,然后并进行光谱电化学,吸光度等的测量。 对于使用浸入式探头或光纤进行测量,可以通过将光纤直接连接到光谱仪和光源来使用。

技术参数

点击下列产品编号,可自动记入至网上报价页
产品编号 品名
013609 SEC2020光谱仪测量系统


光谱仪技术参数
型号 SEC2021-025-DUVN
检测器 2048像素阵列CCD
光谱检测范围 200 - 1025 nm
光栅 闪耀波长(300 nm)
狭缝 25 µm
波长分辨率 1.3 nm
光纤接头 SMA905 中心直径: 600 µm
界面 USB 2.0
操作系统 WindowsTM 8.1 / 10
尺寸 (长×宽×高) 86 × 110 × 32 mm

光源技术参数
型号 SEC2022
光源类型 氘钨卤素灯
波长范围 200~1700 nm
稳定性 <0.1%
漂移 0.25%/h
灯泡寿命 >1000 h (氘灯) / >2000h (卤钨灯)
光纤接头 SMA905
界面 USB 2.0
尺寸 (长×宽×高) 86 × 110 × 32 mm
样品池座 型号 SEC2023
底座 型号 SEC2024
软件 名称 智能光谱(SpectraSmart
关于 Windows 10 版本的服务终止日期,请参阅微软公司的Windows 10版本支持网站。
(备注:不支持Windows 10S 版本,如果是Windows 10 S版本, 请取消"S"模式。)

SEC Spectra 光谱测量分析软件

SEC Spectra是便携式光谱仪系统“ SEC2020光谱仪系统”的专用软件程序。


具有中,日,英三种语言操作界面
提供了多种光学图谱测量方法:
    •  吸光度测量
    •  反射率测量
    •  透射率测量
    •  浓度测量
    •  相对放射照度测量等
具有多种光谱种数据处理功能:
    •  数据重叠表示功能
    •  时间变化监测功能
    •  视频画面重播功能
SEC Spectra icon

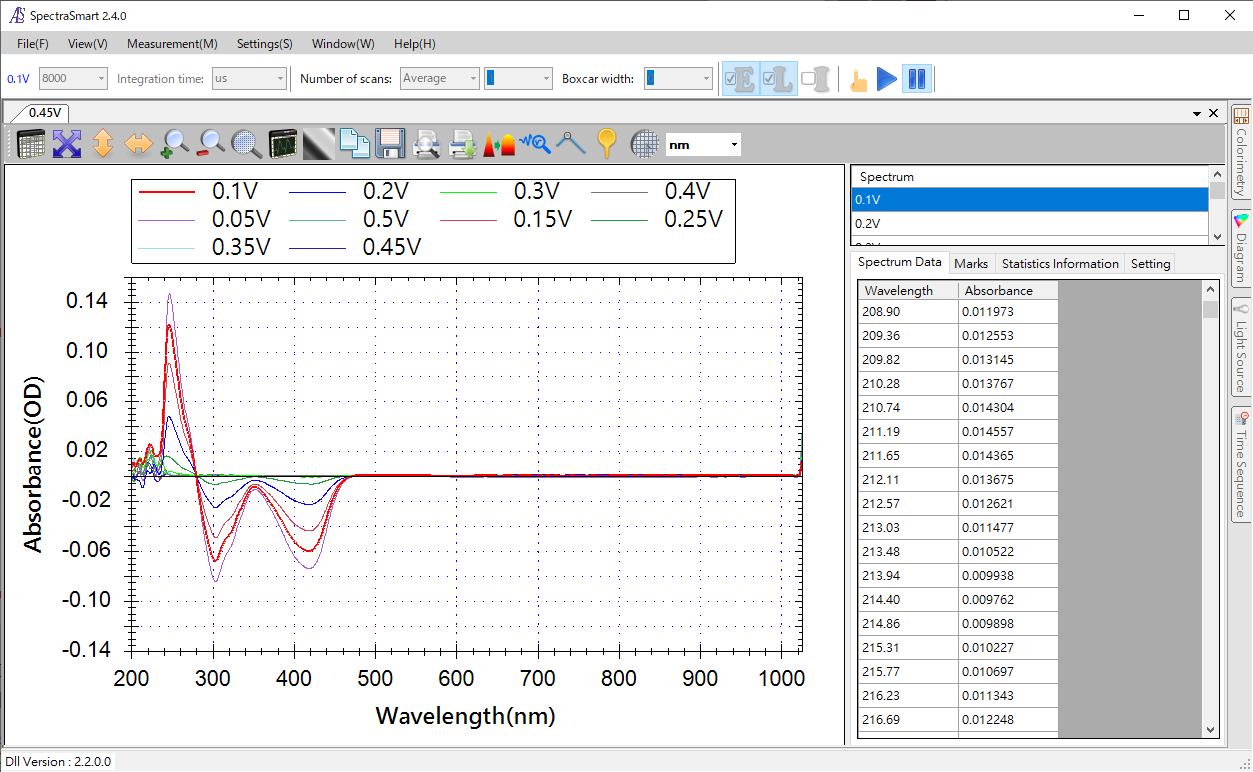

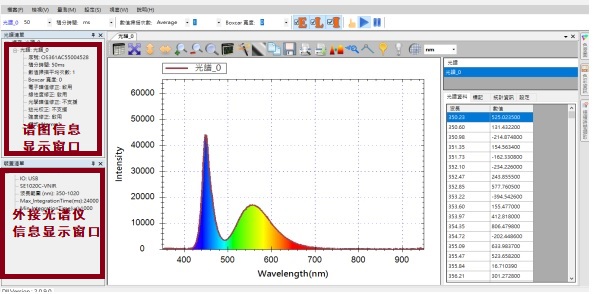

SEC Spectra软件的各种测量显示

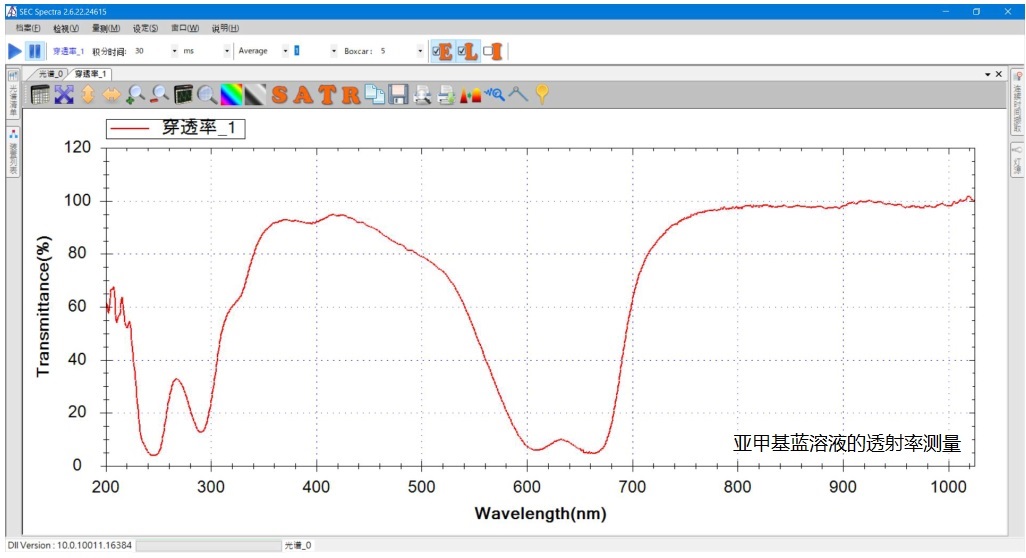

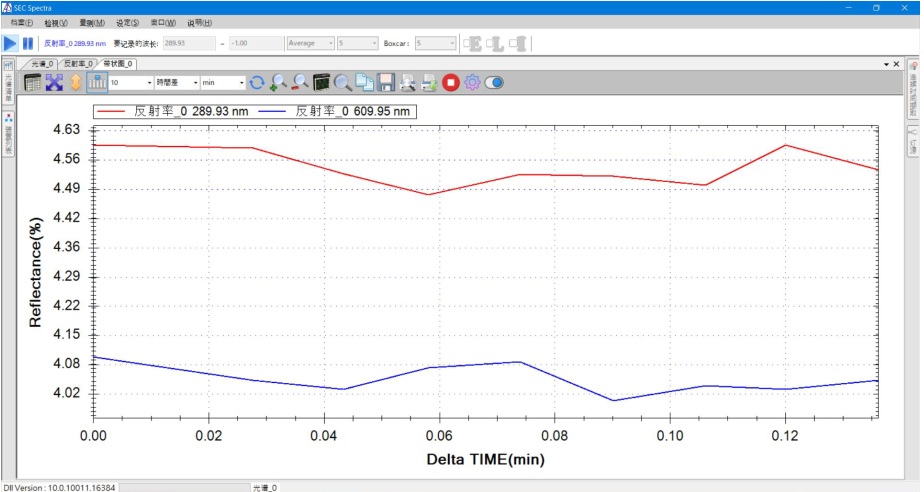

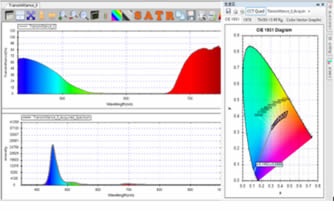

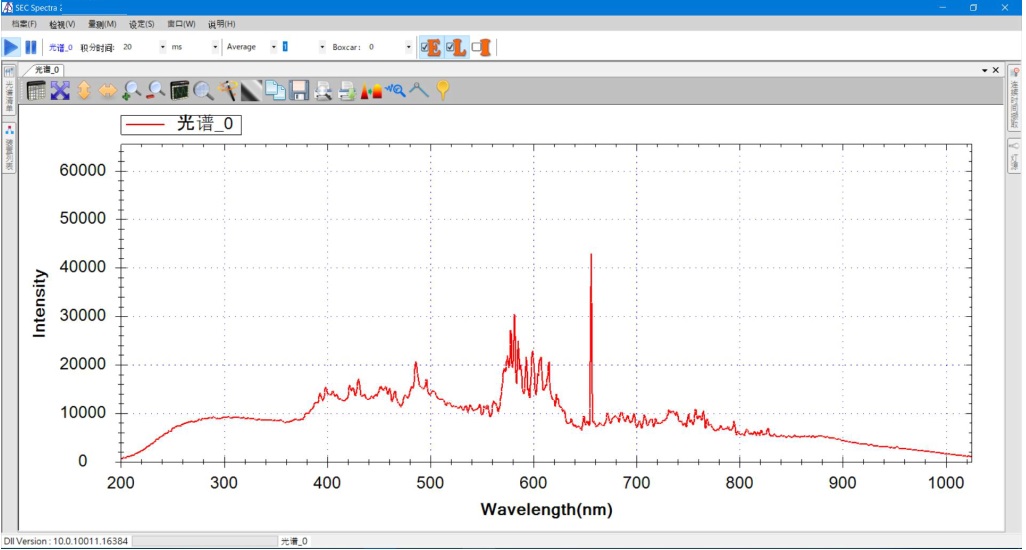

原始光谱图测量显示原始光谱图测量窗口显示透射光谱图测量显示透射光谱图测量显示带状图测量显示带状图测量显示

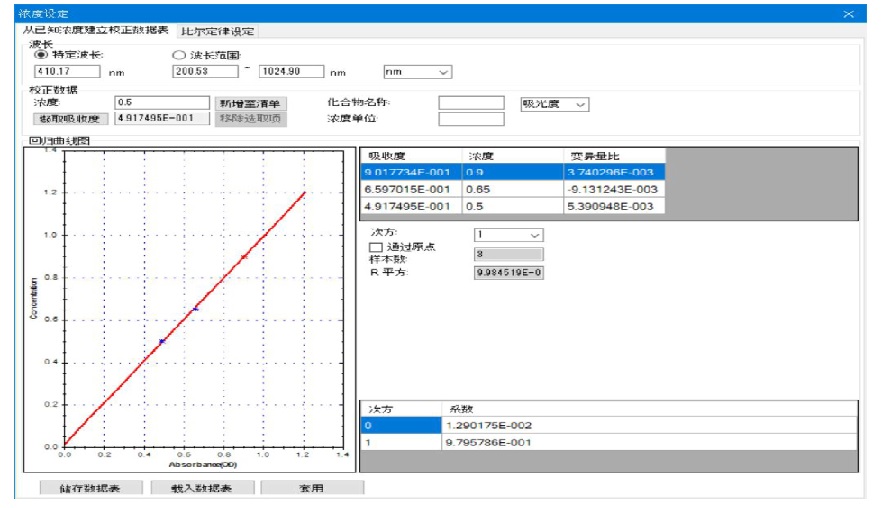

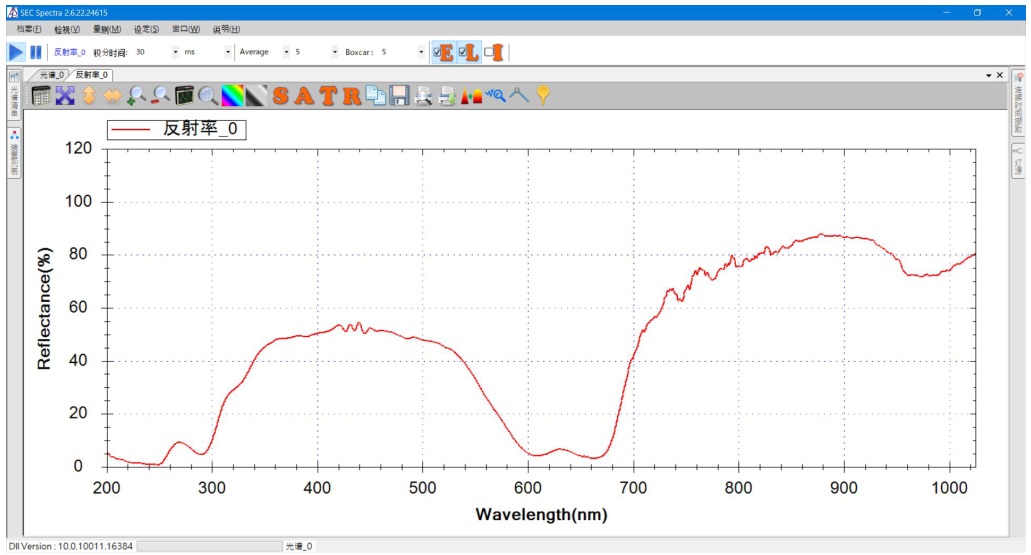

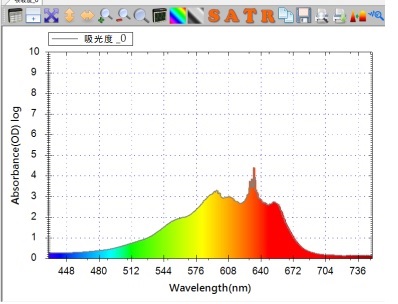

吸光度测量窗口显示吸收光谱图测量窗口显示反射光谱图测量显示反射光谱图测量显示建立浓度测量用标准曲线建立浓度测量用标准曲线


SEC Spectra软件的数据处理功能

对于使用SEC Spectra的数据分析,测量数据文件必须以SEC Spectra的专有文件格式(后缀.sps)保存,不能使用CSV或TXT格式的文件。
该软件除了可以对.sps格式的光谱图形进行读取显示外,还可以对测量数据进行重叠显示,临时数据保存,视频画面重播等数据处理功能。

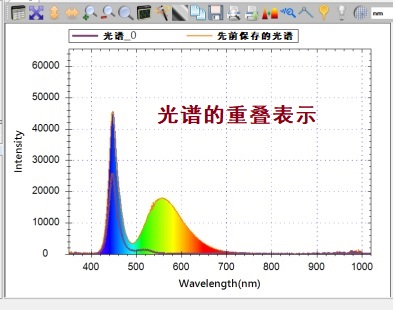

•光谱图的重叠显示处理
在同一窗口中显示多个光谱的方法,进行各个光谱图之间的相互比较。

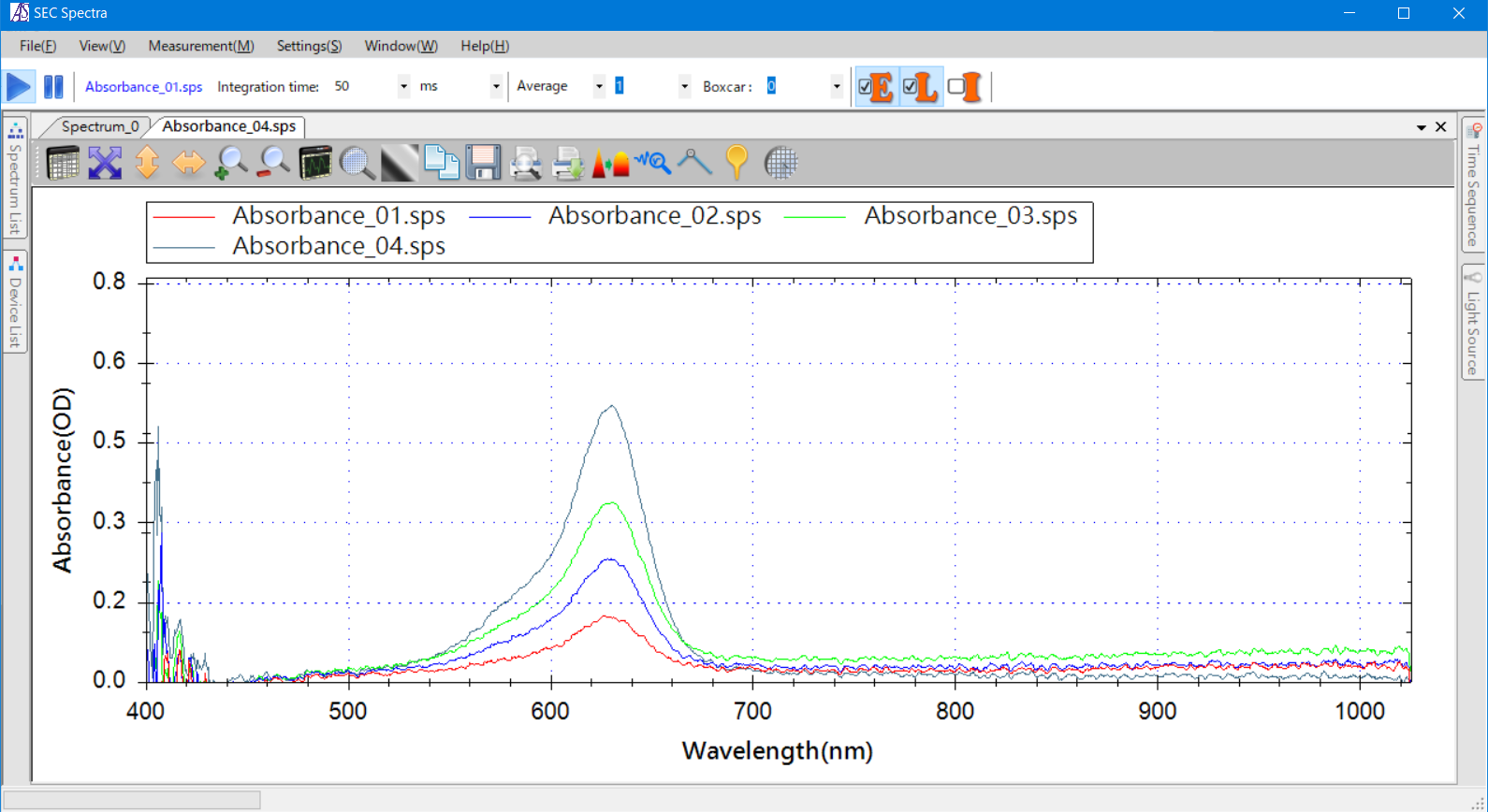

'光谱图的重叠显示处理功能
•数据的临时保存功能
在测量过程中可以随时对采集的数据进行临时保存

Spectrum overlay in the same window.
•视频画面重播功能

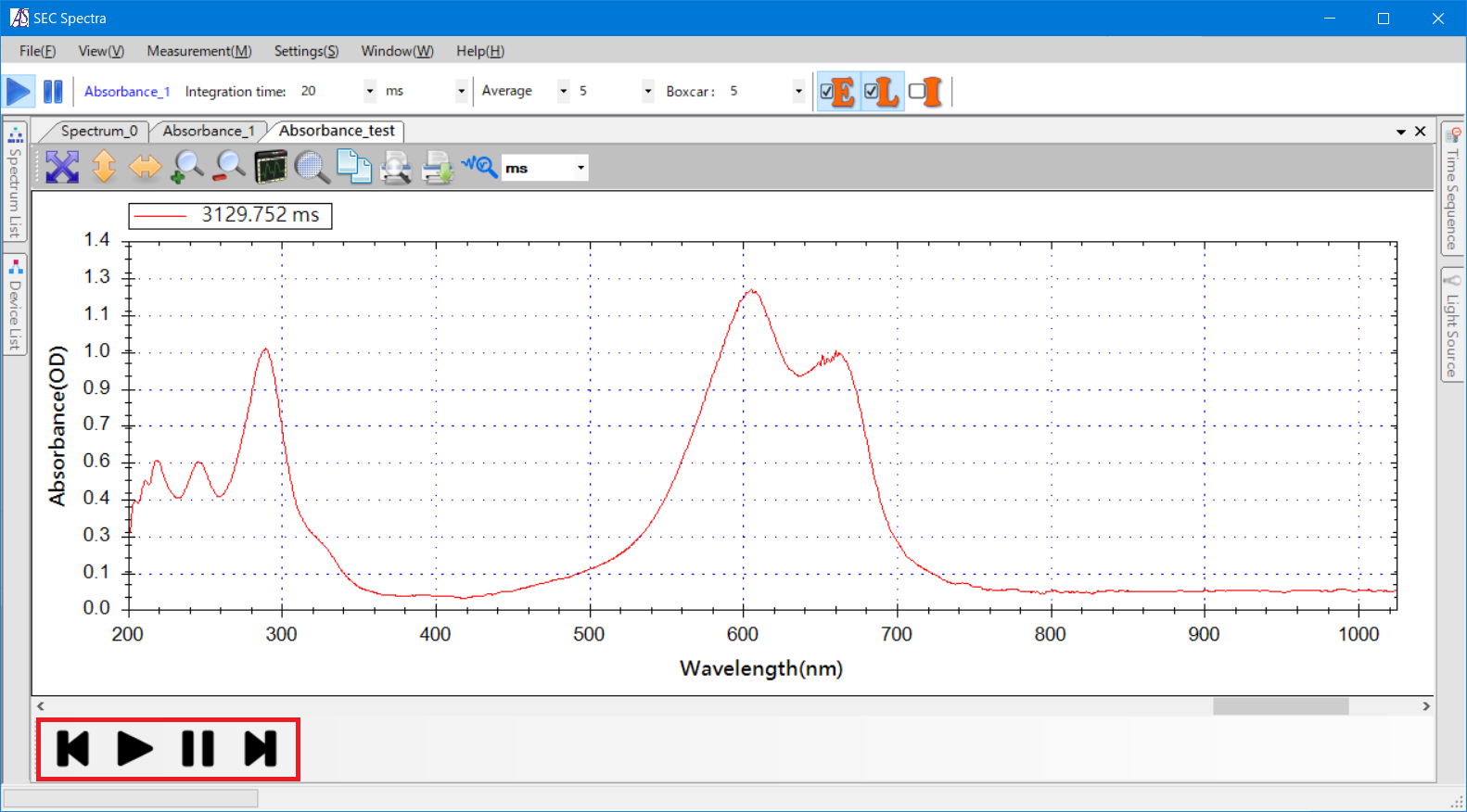

用连续时间攫取的文件格式(后缀.spc)保存的数据,具有可以在软件上进行视频画面重播的功能。
Spectrum overlay in the same window.


视频资料

我们将逐步制作一些有关SEC2020的视频资料! 在此首部视频中,将给大家介绍SEC2020光谱仪系统的基本构成和快速安装,以及软件的安装和软件使用例。

应用1 - 同步电化学和光谱测量

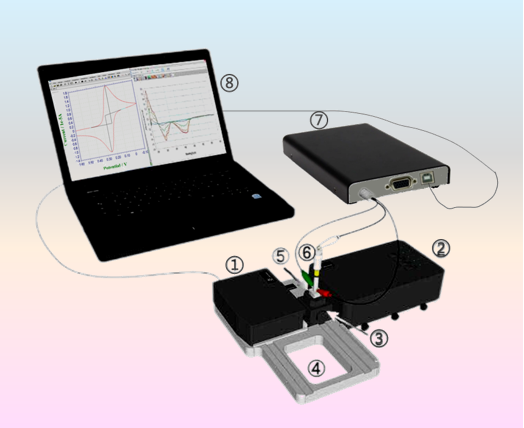

SEC2020 光谱仪系统 和Model 2325 双恒电位仪


同步

循环伏安 & 光谱测量


光谱电化学同步测量实验指南链接


触发控制连接

SEC2021光谱仪的I/O连接端口带有"触发输出"和"触发输入"功能。通过光谱仪的"触发输出"可对SEC2022光源进行自动控制操作。亦可通过"触发输入"端口接受外部设备的"触发输出"控制信号,与外部设备进行自动同步测量。进行触发控制时,只需将触发连接线和对应的引脚进行连接便可方便的实现各种自动控制功能。

SEC2021光谱仪外接的I/O端口的引脚针#的功能列表说明如下。

引脚针号 用途 名称 功能
#1 电信号 5V 输出 当与电脑的USB端口连接时时,此引脚应连接到VBUS。可输出高达100 mA的电流。
#2 无连接(空白)
#3 无连接(空白)
#4 信号输出 快门 快门 "ON/OFF"
#5 信号输出 D2_ON D2光源"ON/OFF"
#6 信号输出 HAL_ON 卤素光源 "ON/OFF"
#7 信号输入 触发输入(Trigger-IN) TTL控制方式(高电平有效或低电平有效)
#8 接地 GND 接地

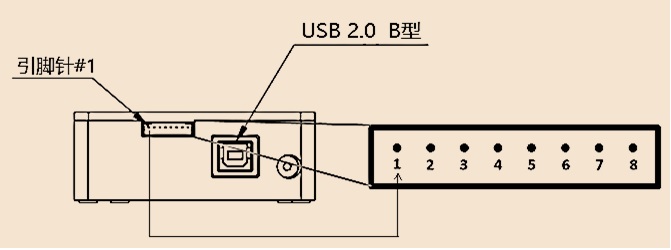

SEC2021光谱仪端口引针号

图1. SEC2021 光谱仪端口引脚针#。


使用比色皿型光谱电化学池的测量实例

通过使用光学透明电极(OTE)可以获得电极反应进行过程中的紫外-可见吸收光谱和吸光度的变化。 使用金或铂丝网电极作为OTE。 在SEC-C薄层石英玻璃光谱电化学电池中进行循环伏安法测量和2 mM铁氰化钾的吸光度测量的同步测量。作为吸光度测量时使用2 mM 铁氰化钾溶液(初始溶液)作为参比溶液,得到的"示差"吸光度变化如下所示

电化学 光谱

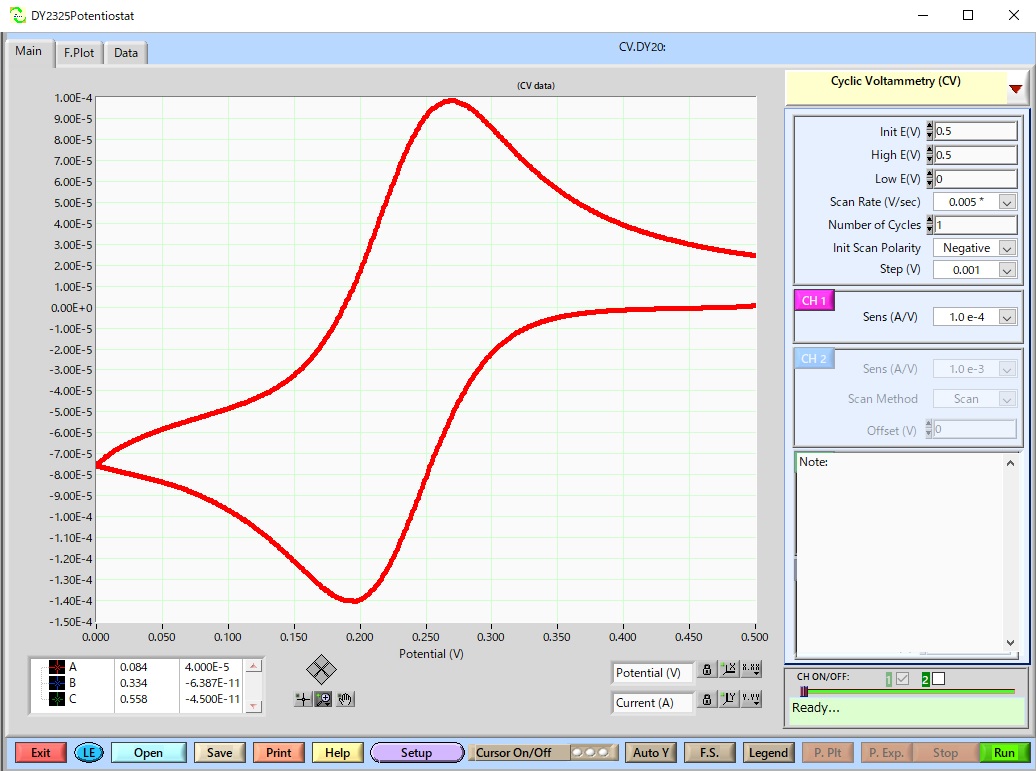

图1. 2 mM铁氰化钾的循环伏安图。
图1. 2 mM铁氰化钾的循环伏安图
SEC2020 光谱仪系统&Model 2325双恒电位
图. 2 在不同电位下对2mM铁氰化钾进行电解达到电解平衡时的示差吸收光谱的比较。
试样
被测溶液 : 2 mM 铁氰化钾 / 1 M KNO3
测量参数
电极
工作电极: SEC-C Pt 铂丝网电极
参比电极: RE-2BP 甘汞参比电极
对电极: SEC-C/C05 Pt 对电极

电化学测量参数
技术: 循环伏安法
初始电位 : +500 mV
结束 : 0 mV
电势扫描速率(V) : 5 mV/S
灵敏度 : 10-4
设定
测量: 光谱
设定: 触发控制 (SW Level trigger)
时间顺序: 采样间隔: 0.02 s
                          测量时间: 600 s






应用2 - 使用光纤探头(透射浸入式探头)

      由于透射浸入式探头是通过将探头直接浸入样品中进行测量的,因此不需要花功夫进行采样,它可以扩展光谱测量实验应用领域。 〜

使用透射浸入式探头测量反射光谱

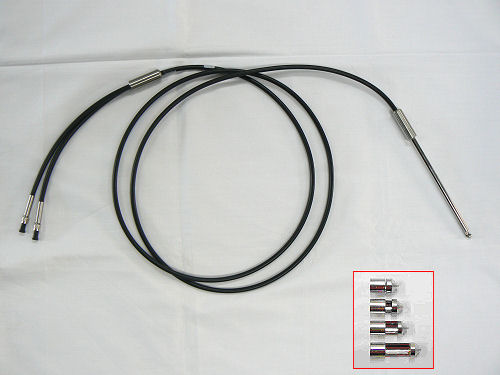

      透射浸入式探头带有两根光纤分支,一根与光谱仪连接,另一根与光源连接。可将探头部分直接浸入溶液中,测量溶液的透光率和吸光度.
      透射浸渍探头的两根分支光纤直径为300微米,一根用于入射光的传导,另一根用于将光信号传输至检测器(光谱仪).
      我们提供4种光路长度的探头2、5、10、20· mm, 用户可根据实验对象,来选择最为合适的光路长度的探头,探头部分用螺丝固定在光纤的最前端.

      这种光透探头不需要进行取样操作,非常适合长期监测。
应用举例
① 光谱仪
② 光源


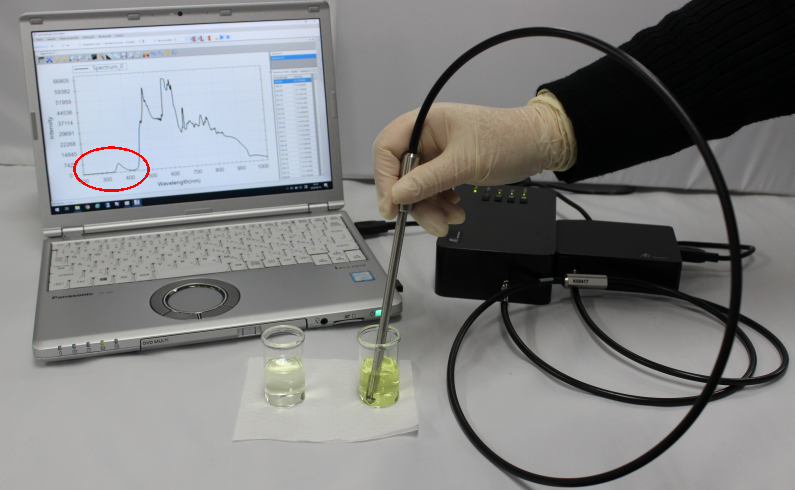

测量例
      SEC2020光谱仪系统与透射浸入式探头仅用于显示其浸泡在的被测溶液的快速光谱响应。
      在电化学和光谱电化学测量基础知识-样品制备中制备的2mM铁氰化钾(K3[Fe(CN)6])在1M硝酸钾(KNO3)和2mM亚铁氰化钾(K4[Fe(CN)6])在1M硝酸钾(KNO&sub(3)。 ),用于显示将探针浸入待测溶液时产生的光谱差异。


      在本次测量中,使用了10 mm 光路长度的浸入式光透探头。


SEC2020光谱仪用配件

产品编号 品名 透射浸渍探针和路径长度探针.
012780 透射浸入式探头
012784 PD-U20 20 mm 探头
012781 PD-U10 10 mm 探头
012782 PD-U5 5 mm 探头
012783 PD-U2 2 mm 探头


SEC2020光谱仪与以下光谱电化学池配用时,可以方便地进行光谱电化学测量。

◆SEC-C 比色皿型池

◆SEC-3F 光谱电化学流动池
