SEC2000 分光光谱仪系统
![SEC2000 分光光谱仪系统 SEC2000 分光光谱仪系统](http://als-japan.com.cn/xdata/sec2000/sec2000_top2.jpg)
仪器主要特点:
- 2048 像素 CCD 图像传感器
- 通过 USB接口与电脑连接
- 固定光源和测定池支架
- 允许光源可通过光纤连接到系统
- 设置变化多样可以进行各种应用
- 概述
- 组合套件
- 技术参数
- 操作原理
- 应用领域
- UV/VIS
- VIS/NIR
SEC2000 分光光谱仪为多通道光谱仪,是为光谱电化学测量而专业设计的产品。通过光谱仪和光源的组合而形成 UV/VIS(紫外/可见) 和 VIS/NIR(可见/近红外) 两种模式。光源是由透镜和灯管结合成的一个小模块组成 , 因此不需要使用光纤。入射光源和光谱仪呈90度设置的话,即可进行荧光测量。
SEC2000 的3个组成部分
![光谱仪 (检测器) 光谱仪 (检测器)](http://als-japan.com.cn/xdata/sec2000/spectrometer_detector_w.jpg)
光谱仪 (检测器)
![光源 光源](http://als-japan.com.cn/xdata/sec2000/light_source_w.jpg)
光源
![测量池支架 测量池支架](http://als-japan.com.cn/xdata/sec2000/cuvette_holder_w.jpg)
测量池支架
在组合套件中的光谱仪(检测器)标准构成为50 µm 狭缝,分辨率为2.3±0.2 nm。共有10, 50, 100 和 200 µm 4种狭缝尺寸提供给客户选择。此外,根据测量波长范围有UV/VIS(紫外/可见) 和 VIS/NIR(可见/近红外) 两种选择。
主要特点
- 一个系统带有三种测量方式((吸收/反射/辐射照度)
- 实时分析
- 定量分析 ( 线性方程和相关函数自动计算 )
- 准确及快速分析
- 小巧,轻便和最优惠的价格
光谱电化学池
UV/VIS(紫外/可见)
产品编号 | 品名 |
013253 | SEC2000-UV/VIS 分光光谱仪组合套件 Ver13 |
内含品项 | |
013256 | SEC2000-UV/VIS 分光光谱仪 Ver.1.3 (狭缝 50 µm) |
012193 | SEC2000-DH UV 光源 |
012195 | SEC2000-CUV 测定池支架 |
VIS/NIR(可见/近红外)
产品编号 | 品名 |
013250 | SEC2000-VIS/NIR 分光光谱仪组合套件 Ver.1.3 |
内含品项 | |
013251 | SEC2000-VIS/NIR 分光光谱仪Ver.1.3 (狭缝 50 µm) |
012194 | SEC2000-TH 可见光源 |
012244 | SEC2000-CUV 测定池支架带光扩散板 |
基本组成
微型光谱仪通常由四个基本组成要素:
– SEC2000 (检测器)
– Visual Spectra 2.1 (操作软件)
– SEC2000-TH (可见光源)或 SEC2000-DH (紫外-可见光源)
– SEC2000-CUV (样品池支架)
部件 | 品名 | 品项代号 |
检测器 | SEC2000 分光光谱仪 | SEC2000 |
控制软件 | Visual Spectra 2.1 | Visual Spectra 2.1 |
光源 | 卤钨灯 (可见光) | SEC2000-TH |
氘灯& 卤钨灯 (紫外/可见光) | SEC2000-DH | |
样品支架 | 3-方向 池支架 | SEC2000-CUV |
分光仪
型号 | SEC2000-UV/VIS | SEC2000-VIS/NIR |
检测器 | 2048 像素 CCD 阵列 | |
波长范围 | 200 - 900 nm | 400 - 1000 nm |
光栅 | 闪耀波长 400 nm | 闪耀波长 500 nm |
分辨率 | ∼ 2.3 nm: slit 50 µm x 1000 µm (标配狭缝) (*1) | |
准确度 | < 1% at 1 Abs | |
暗噪声 | < 2 mAbs | |
A/D 分辨率 | 14 bit | |
光学入口 | SMA905 接头 | |
界面 | USB 2.0 | |
操作系统 | WindowsTM 8.1 / 10 | |
尺寸 ( 长 x 宽 x 高 ) | 98 x 118 x 35 mm | |
产品编号 | 013256 | 013251 |
(*1) 狭缝可从 10, 25, 100, 200 µm (微米) 4种规格中任选一个。
光源
UV/VIS(紫外/可见)类型:
SEC2000-DH (*2) 光源类型 (氘和卤钨灯) |
||
光谱范围 (氘和卤钨灯) | 200 - 1100 nm | |
氘灯 | 光谱范围 | 200 - 400 nm |
消耗功率 (240 nM) | > 5 x 10-8 W/nmsr | |
稳定性 | 1 x 10-3 AU | |
漂移 | < 0.25%/h | |
灯泡寿命 (*3) | > 800 h | |
卤钨灯 | 灯泡寿命 | > 2000 h |
尺寸 ( 长 x 宽 x 高 ) | 98 x 118 x 35 mm | |
产品编号 | 012193 |
(*2) 标配的 SEC2000-DH 不包括光纤连接头。为了与光纤连接,需另配专用的 SMA 环(可选购品项)才可安装上SMA905 接头。
(*3) 在 240 nm (纳米)处的功耗小于 50% 时测得的数值。
VIS/NIR(可见/近红外)类型:
SEC2000-TH (*4) 光源类型 (卤钨灯) |
|
波谱范围 | 360 ~ 2000 nm |
灯泡寿命 | 1,500 h |
光学入口 | SMA905 |
尺寸 ( 长 x 宽 x 高 ) | 98 x 118 x 35 mm |
产品编号 | 012194 |
(*4) 包括光纤连接头 (SMA905 接头 )。
Visual Spectra 2.1软件
Visual Spectra 2.1是SEC2000光谱仪的电脑控制操作软件。在安装该专用软件时,请注意电脑的配置至少要有 windowsOS 8.1以上的操作系统及英特尔酷睿i3以上的CPU配置。

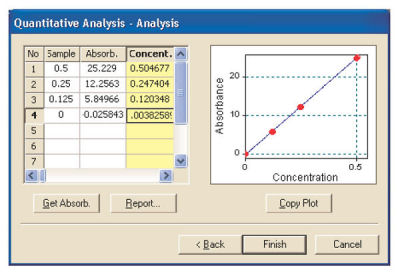

校准模式
![SEC2000校准模式 SEC2000校准模式](http://als-japan.com.cn/xdata/sec2000/Calibration.jpg)
使用校准模式时可以有两种浓度分析方法。在单波长条件下,样品浓度可以以通过基线方法或通过吸光度计算得到。
如果用基线法测量分析的话,即使有噪声存在也不会影响到结果。对于不清晰和明确的吸收峰,可以在单一波长下进行吸光度测定。

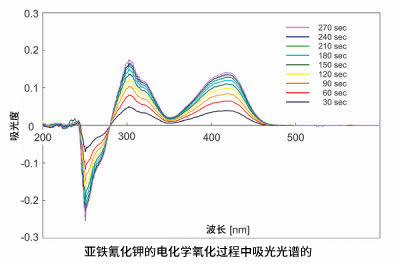

实时监测
![SEC2000 实时监测 SEC2000 实时监测](http://als-japan.com.cn/xdata/sec2000/Monitoring.jpg)
使用SEC2000的吸光度模式,在印加 800 mV ( vs. Ag/ AgCl参比电极) 电势的条件下,测量亚铁氰化钾在电化学氧化过程中吸光光谱的变化。
![SEC2000 基本元件 SEC2000 基本元件](http://als-japan.com.cn/xdata/sec2000/sec2000_clear.jpg)

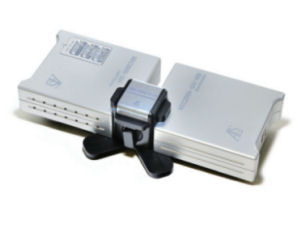

![吸光度/透过率测定方式 吸光度/透过率测定方式](http://als-japan.com.cn/xdata/sec2000/Absorbance_nh.jpg)

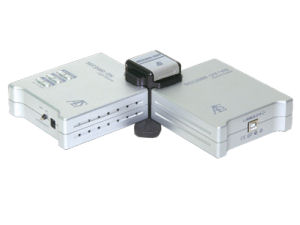

![荧光/反射测定方式 荧光/反射测定方式](http://als-japan.com.cn/xdata/sec2000/Fluorescence-Reflactance_mode_nh.jpg)

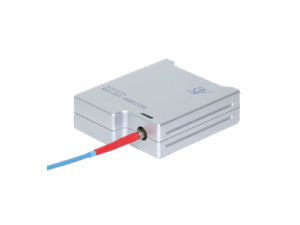

![辐照度测定方式 辐照度测定方式](http://als-japan.com.cn/xdata/sec2000/Irradiance%20mode_nh.jpg)
类型 | 应用领域 |
吸光度/透过率 | - 试样浓度 (溶液) - 聚合物反应过程 - DNA 定量 |
反射 | - 保鲜试验 - 薄膜厚度/成分(质量控制) - 激活光催化物质的能量 - 纺织质量控制 |
辐射(辐射照度) | - 天文学(例如,海尔 - 波普彗星光谱,等离子监控) - 金属原位监测 - 发光(PL,EL),LED和激光的波长 |
散射 | - 油/水混合体系中的油浓度 - 拉曼光谱 - 物理状态过渡变化现象(例如,熔点,玻璃化转变温度结晶) |
荧光 | - 海洋生物 - 生物(DNA,蛋白质,细胞增殖试验,组胺分析,藻类监测) - 环保领域(废水分析,地下水跟踪研究,油气检测,溶解氧) - 生产效率(植物生理学、植物育种、园艺学、农学、农药、污染研究、林业、生态) - 组织诊断 |
反射率 | -组分在溶液中的浓度 |
SEC2000 UV/VIS 应用
![例 1 例 1](http://als-japan.com.cn/xdata/sec2000/SEC2000_main.jpg)
图1 SEC2000 UV-VIS
主要特点
- 一个系统带有三种测定方式
(吸收/反射/辐照度) - 现场分析测定
- 定量分析 ( 线性方程和相关函数自动计算 )
- 准确和快速分析
- 小巧,轻便和最优惠的价格
技术参数
- 波长范围: 200 nm ∼ 900 nm
- 分辨率: ∼ 2.3 nm
- 暗噪声: < 2 mAbs
实验应用配置类型举例
光谱电化学测量

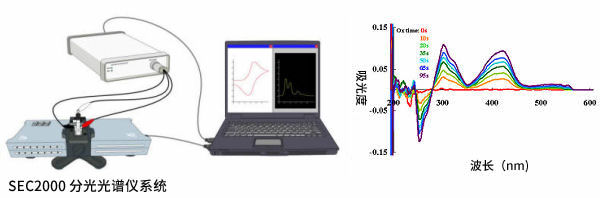

电化学分析仪和SEC-C 石英玻璃薄层光谱电化学池组合,可以提供结构紧凑的光谱电化学测量体系。用SEC2000 (图2)的吸光度方式测得的亚铁氰化钾在800 mV (Ag/ AgCl参比电极)电位下的亚铁氰化钾的电化学氧化过程中吸光光谱的变化。
![图2 光谱电化学测量系统和光谱图 图2 光谱电化学测量系统和光谱图](http://als-japan.com.cn/xdata/sec2000/Example_SEC2000_SEC-C.jpg)
图2 光谱电化学测量系统和光谱图
连接光纤的应用
如果将光纤接到SEC2000光谱仪上,可以进一步扩大实验应用的领域。一些配置例如下所示。

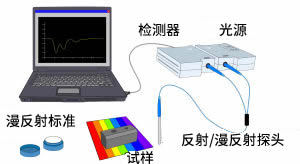

例 1 使用反射探头的反射光谱测量 |
例 2 使用浸入式反射探头的反射光谱测量 |
![]() |
![]() |
该材料的颜色分析和吸收可通过反射光光谱测定材料的颜色及吸收。光源和检测器用光纤连接反射光测定探头。 | 使用浸入式反射探头测量时可将探头直接浸入样品中,不需要任何调整。 |

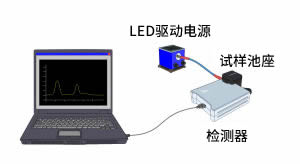

例3 使用UV-LED光源的荧光测量 |

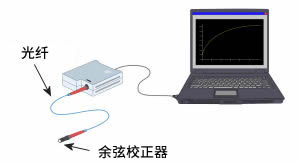

例4 相对辐射光测量 |
![]() |
![]() |
在90度方向绝对光强度的照射下,可以测定样品发出的荧光。对于荧光测定需要一个功率大的光源作为激发光,我们推荐使用LED光源。 | 辐射,例如太阳辐射,可以使用余弦校正器将180度可视范围内收集到的光通过光纤连接到SEC2000-UV / VIS光谱仪进行测定。 |
SEC2000 VIS/NIR 光谱仪的应用
・一个系统带有三种测量方式
(吸收/反射/辐射照度))
・ 实时分析
・定量分析 ( 线性方程和相关函数自动计算 )
・准确和快速分析
・外形小巧便于携带
技术参数
・波长范围: 400 ∼ 1000 nm
・分辨率: ∼ 2.3 nm
・暗噪声: < 2 mAbs
![例 1 例 1](http://als-japan.com.cn/xdata/sec2000/SEC2000_main.jpg)
图1 SEC2000 分光光谱仪
使用SEC2000,可见/近红外光谱仪的实验配置示例
连接光纤或光纤探头到SEC2000光谱仪,可进一步扩大实验应用领域。

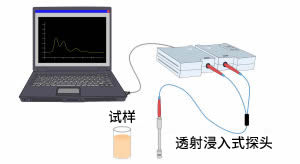

使用浸入式透射探头的反射光谱测量
![例 2 例 2](http://als-japan.com.cn/xdata/sec2000/Example_2.jpg)

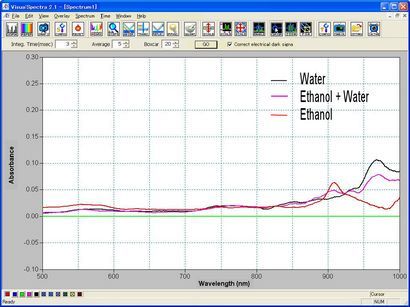

酒精浓度测量
SEC2000-VIS / NIR光谱仪配置浸入式透射探头了后,可用于酒精浓度的测量
![酒精浓度监测 酒精浓度监测](http://als-japan.com.cn/xdata/sec2000/SEC_VIS-NIR.jpg)
测量时使用了末端10 mm光程的浸入式透射探头
SEC2000光谱仪用配件
产品编号 | 品名 | ![]() ![]() |

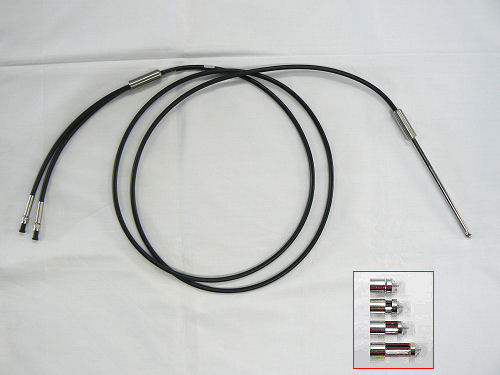

012780 | 浸入式透射探头 | |
012784 | PD-U20 20 mm 光程末端 | |
012781 | PD-U10 10 mm 光程末端 | |
012782 | PD-U5 5 mm 光程末端 | |
012783 | PD-U2 2 mm 光程末端 |
