2. 仪器设置

检查货物:

    我们建议您在小心拆开仪器包装后,立即检查包装箱中的内含物品是否与装箱单一致,并确认是否有破损。下表为RRDE-3A包装箱内仪器及附件的列表。此列表可能会发生部分变更。具体应该以仪器的装箱单为准。各部件的装配将在下面的章节中阐述。 请先保留包装箱及包装材料,直到仪器测试完毕,并能确定仪器在运输过程中没有发生损坏。 如果发现任何问题,应立即与当地的经销商或ALS客服联系,并详细描述发现的问题。在有库存的情况下,我们会立即发送交换用零件。


点击下列产品编号,可自动记入至网上报价主页
产品编号 品名
013606 RRDE-3A 旋转环盘电极仪 Ver.2.0
内含附件
(013580) 碱性溶液用试样杯 (100 mL)
013271 RRDE-3A 特氟龙杯盖 V.2
012064 旋涂适配器
012065 外接吹扫气用接头 (PP)
013392 TYGON(聚乙烯)管, OD:1/4" ID:1/8"(英寸)
012642 RRDE-3A 硅胶垫板100×180 mm
012976 RRDE-3A 轴组件用 O 型环 (3个装 )
012975 RRDE-3A 轴承支座组件用 O 型环 (3个装 )
电源线
快速安装手册


仪器设置:

  1. 使用无潮电源。其它实验室设备如烤炉,涡旋混合器,离心机,以及大型电机可能会导致电源尖峰干扰。
  2. 确保系统的所有组件共用同一个接地线路。最好是将所有的组件插入到一个多插座的配电盘上。组件插在分开的配电盘上时,易产生接地回路而导致基线噪音。
  3. 将RRDE-3A 放在稳定的工作台上,不得有振动发生
  4. 选择能保持全天温度稳定的房间。避免将RRDE-3A安装在靠近窗户通风管道,烤箱和冰箱的地方。如要非常精确的测量,则需要用水夹套玻璃试样杯 。
  5. RRDE-3A应该远离任何繁杂和拥挤的地方。特别是在进行高灵敏度工作时遥控和独立僻静处为最佳。
  6. 避免非常干燥和铺有地毯的地方。静电会影响仪器的性能。如果产生的静电荷是尖峰干扰的原因的话,防静电地板垫和工作台垫将对问题解决有帮助。
  7. 避免有射频干扰发生的区域。蜂鸣器型呼叫机可能会导致干扰信号问题发生。

    提醒:
        当RRDE-3A 的电源处于ON状态时, 不要触摸电机轴并停止其旋转。RRDE-3A 电极的安全系统会自动停止旋转。如果装置里面的电路板保险丝熔断的话,仪器就不能工作了。

电源要求:

        RRDE-3A使用外部交流适配器,可用于100V~240V(50-60赫兹)的交流电源。

电源线的连接:

    将电源线插入位于背面板的端口(图2-1),然后将电源开关打开或关闭。 开关在“O”的位置时电源处于关闭(OFF)状态,在“|”的位置时电源处于通电(Input)状态。

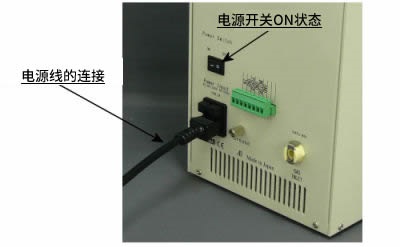

RRDE-3A电源线的连接
图2-1 RRDE-3A 后背板上的电源线连接

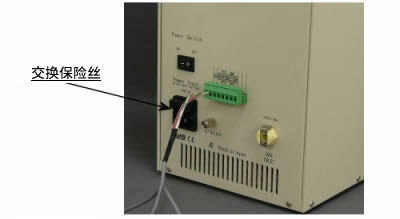

RRDE-3A电保险丝交换
图2-2 RRDE-3A电保险丝交换


后背板控制和连接 :

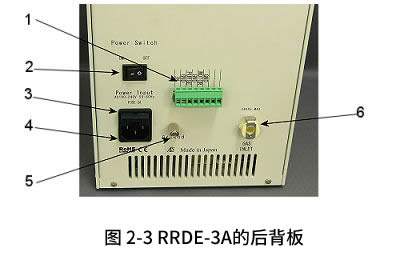

RRDE-3A 的后背板
图2-3 中各部件的名称:
1. 遥控连接端口
2. 电源ON/OFF
3. 保险丝座
4.电源线(请确保电源线连接到接地电路。)
5. 接地端子
6. 测量池吹扫进气连接口
    (用于和外接气源的输气管连接。)
    注意: 最大进气压力为5 psi


        将电源线的嵌端插入位于 RRDE-3A 后背面板的端口。在连接之前,始终确保电源的ON/OFF开关置于“OFF”位置。这个开关带“○”和“|”标记 。当“O”被按下时,电源为“OFF”,当“|”被推动时,电源为“ON”。

        需要三根引线将RRDE-3A和恒电位仪连接。电极旋转可以由TTL电平信号控制,自动开启或关闭。 遥控控制线为RRDE-3A后背板上的遥控端口,与恒电位仪后板上的GND以及RDE端口之间的连接线(参照图3-1)

    为了遥控吹扫气,吹扫气控制连线应连接到RRDE-3A后背板上的遥控端口(参照图2-3;图3-1)。在遥控电极旋转时,应将该连线的另一端应连接到恒电位仪的背面的遥控端口(参照图3-1)。
