3. RRDE-3A与电位仪的连接方法

在这一节里，以Model 2325双恒电位仪为例说明RRDE-3A和电位仪的连接方法。
关于和其他品牌电位仪的连接方法，请参阅与其他品牌电位仪连接的链接页。

RRDE-3A 遥控控制连接

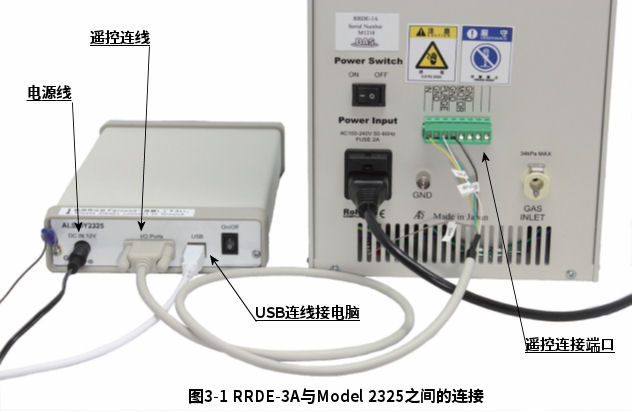

电位仪可以遥控控制RRDE-3A的旋转和吹扫功能。恒电位仪的遥控控制需要四根连接导线。Model 2325 双恒电位仪附带遥控连线，该连线也作为单品另购（产品编号012558）。将Model 2325 的遥控控制连线与RRDE-3A背面板上的遥控连接端口连接。(图 3-1).

RRDE-3A与Model 2325双恒电位仪器连接的情况下：

Model 2325 遥控连线 (012558)	RRDE-3A控制信号输入端口
IN (黄色线)	IN (转速控制信号输入端口)
A GND (绿色线)	GND (IN旁边的接地端口)
PURGE (紫色线)	PURGE (吹扫气控制信号输入端口)
D GND (黑色)	GND (接地端口)

1V电压对应于1000rpm转速控制，0 至 8V 的直流电压可控制的转速范围为100 至 8000 rpm。RRDE-3A 的技术参数为100到8000 rpm 的转速控制。 RRDE-3A 的吹扫气进气夹管阀由 TTL 低电平信号有效控制。

至于RRDE-3A 与 ALS品牌以外的其他仪器连接，RRDE-3A 至少在手动模式下，应该能用于几乎任何电位仪。至于特定仪器，其电化学池引线通过适当的接头亦可与RRDE-3A连接

电解池的连接

参比电极和对电极导线从恒电位仪延伸出来。导线接头为按压式夹头。只需将连线夹头夹到对应的电极引针上就完成连接了（图3-1）。鳄鱼夹的颜色对应其连接的各个不同的电极。
环电极和圆盘电极的接头在电机轴组件的下方。

导线夹头颜色	电极
绿色	圆盘电极
白色	参比电极
红色	对电极
黄色	环电极

气体进口连接:

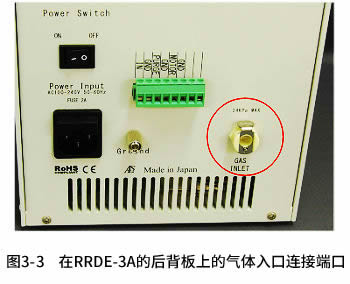

RRDE-3A 带有0.25“外径的聚乙烯管和气体管线接头。接头的一端插入RRDE-3A后侧的‘GAS INLET’ 接口端，要接气体管线，只需将接头按入即可（参见图 3-3）。聚乙烯管的开口端被连接到一个稳定的供气源。入口气体压力不得超过 5 psi.
若要从RRDE-3A上取下连接的气管，只要挤压连接端口上的扣环，然后将接头连同气管一起从RRDE-3A的气体接口端子上拔下。

电化学池和电极的安装:

请按以下步骤进行电化学池设置：

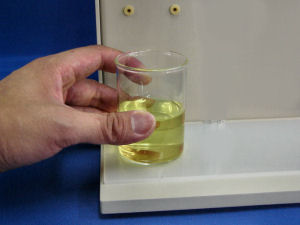

	1) 将装有试样的玻璃池杯放在硅胶垫板上。

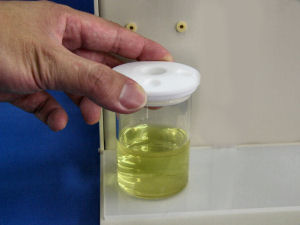

	2) 将RRDE-3A特氟龙杯盖盖到玻璃池杯上。

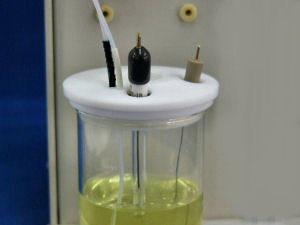

	3) 参比电极，对电极和吹扫气管插入杯盖上对应的孔中固定。
	4) 特氟龙杯盖上开有6个孔。这些孔用于参比电极，对电极，工作电极，吹扫气管的设置。便于将各个电极安装至电解池中。

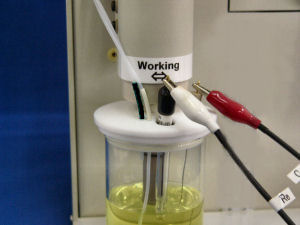

	5) 将参比电极和对电极放入特氟龙杯盖中，并通过O型环调整电极位置。 - 对电极 - 红色鳄鱼夹头 -参比电极 - 白色鳄鱼夹头

吹扫气管线连接:

RRDE-3A具有用惰性气体吹扫样品溶液的能力。吹扫气处理通常是用氮气或氦气通入溶液，鼓泡除去溶解氧。
吹扫气管线由特氟龙杯盖中伸出的2根特氟龙小管构成。
有黑色标签的为保护气管，气管出口应在样品的液面以上的位置。另外一个应该被浸入到样品溶液中。如果需要的话可以通过移动黑色标签的位置开调整保护气管的长度。
