6.遥控操作

遥控控制

外部设备可通过RRDE-3A的遥控连接端口对旋转和吹扫气进行遥控控制。RRDE-3A在设计上考虑了可以通过恒电位仪，如 Model2325恒电位仪或 CHI电化学工作站等的相应软件进行遥控控制。仪器在不使用时请确认电源已经关闭。
这些遥控功能可以由一个TTL电平信号或来自提供触点闭合到地面任何控制器被激活。所有回路都为低电平激活（负边沿触发）。请按照 “3. RRDE-3A与电位仪的连接方法”进行旋转的遥控连接和控制。

各引线接头与对应的各电极正确连接并确认其电子回路连接正常。

No.1 为盘电极，No.2为环电极。每个电子回路连接为完全独立。

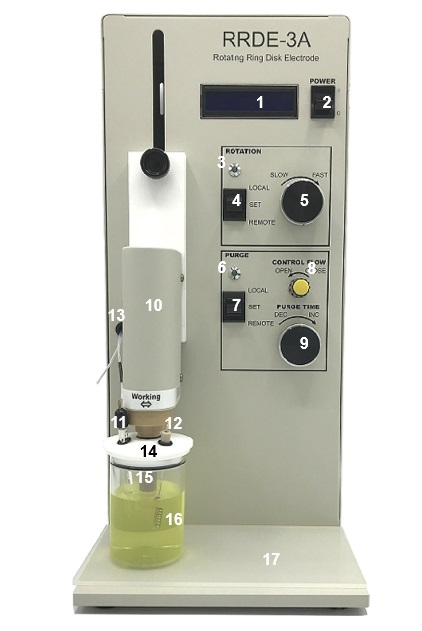

RRDE-3A前面板上各部件的名称

1. 液晶数码显示屏
2. 电源开关
3. 旋转功的LED指示灯：无论是遥控或手动控制，
只要旋转处于开启状态，该LED指示灯就点亮
4. 旋转控制开关（Set, Local, Remote)
5. 数码转速调节旋钮 (X10)
6. 吹扫功能的LED指示灯：无论是遥控或手动控制，
只要吹扫功能处于开启状态，该LED指示灯就点亮
7. 吹扫气控制开关（Set, Local, Remote)
8. 吹扫气流大小调节旋钮
9. 数码吹扫时间调节旋钮
10. 电机轴组件
11. 参比电极
12. 对电极
13. 吹扫气管
14. 特氟龙帽杯盖
15. 工作电极
16. 试样池杯
17. 硅胶垫板
